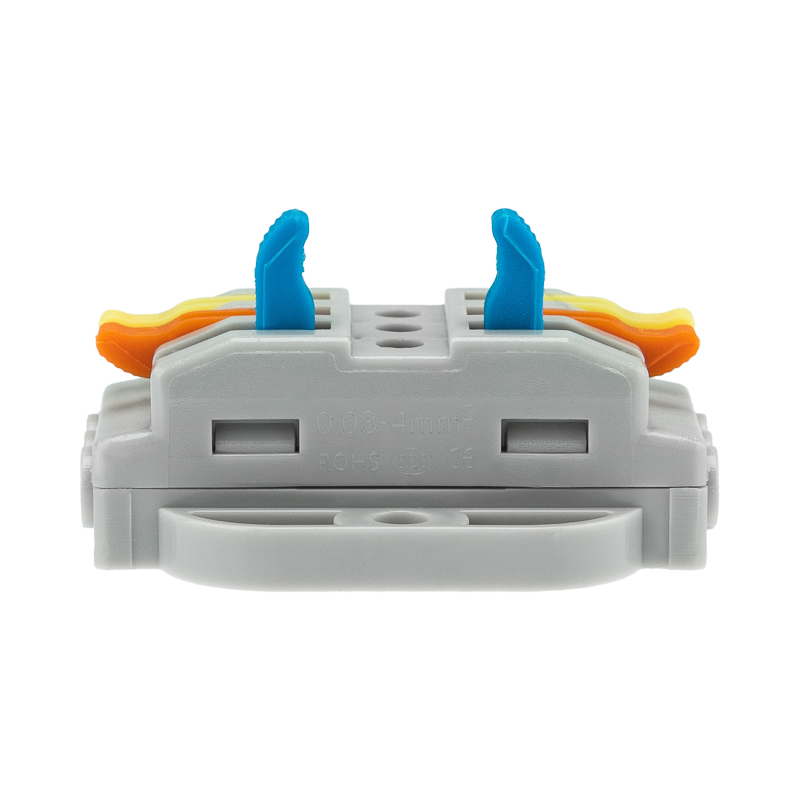

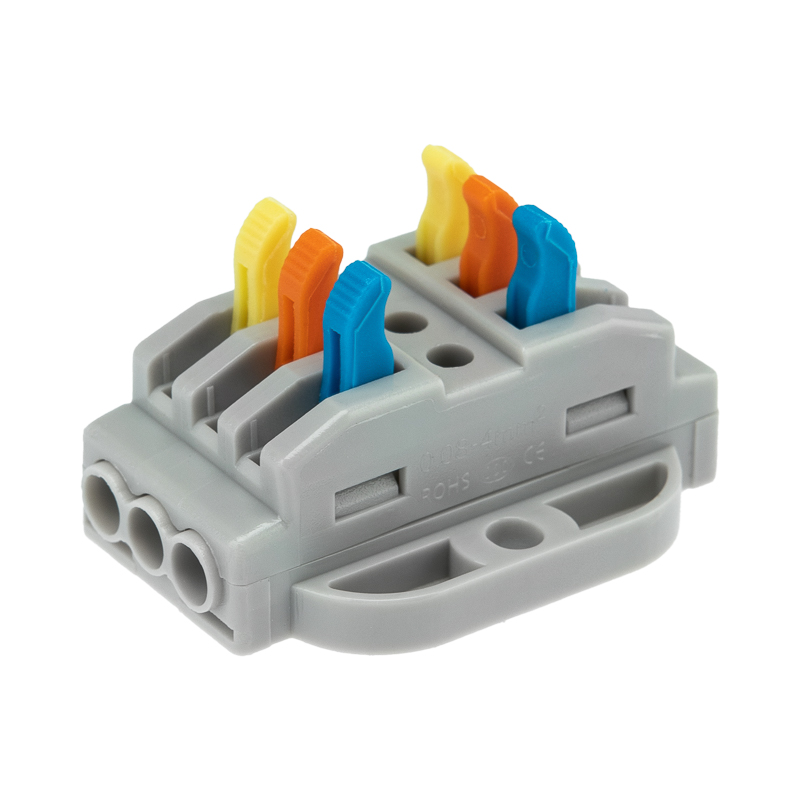

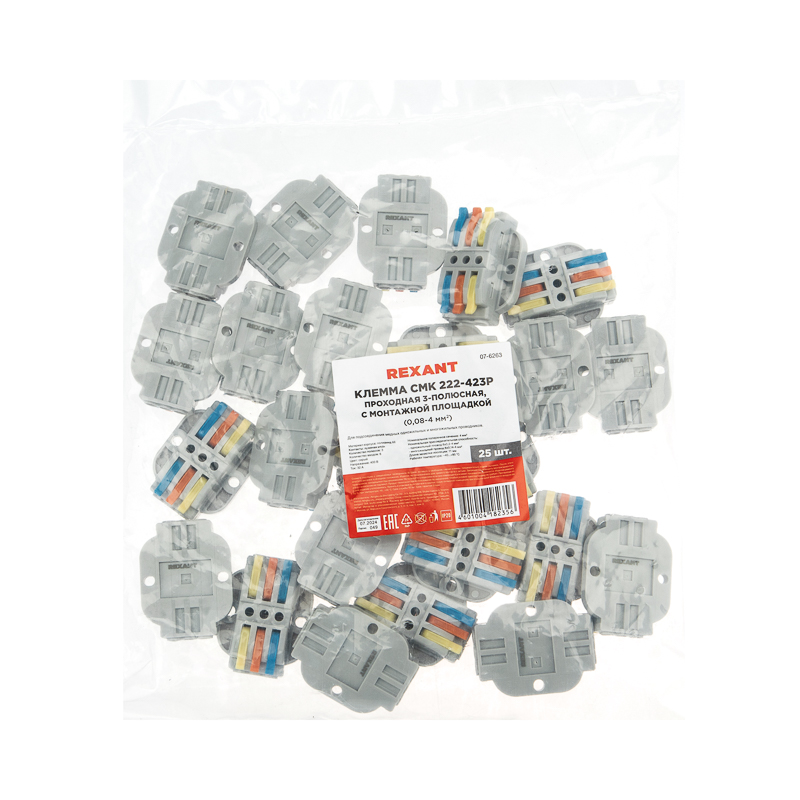

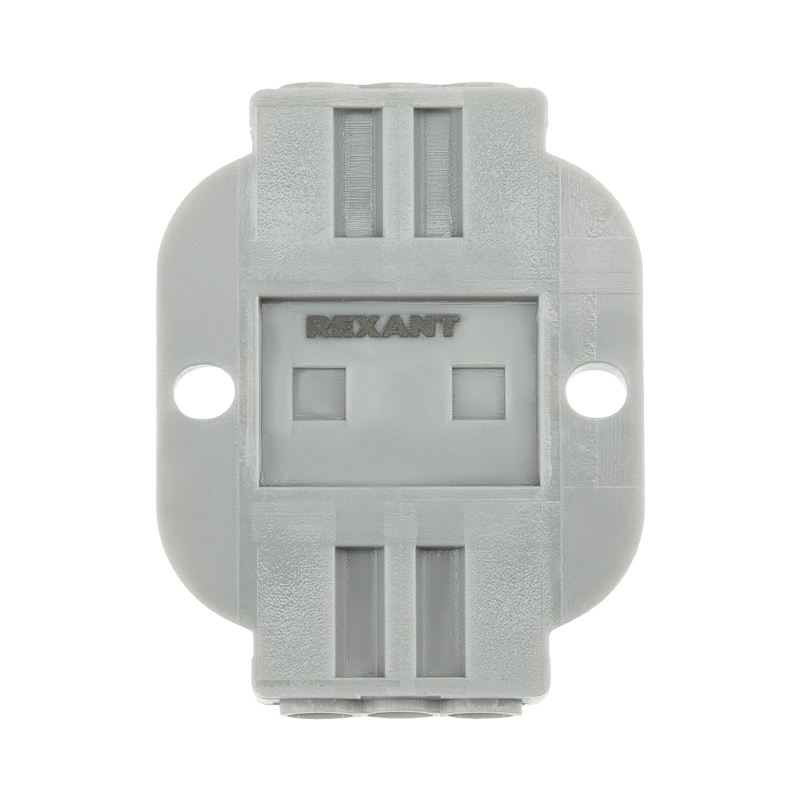

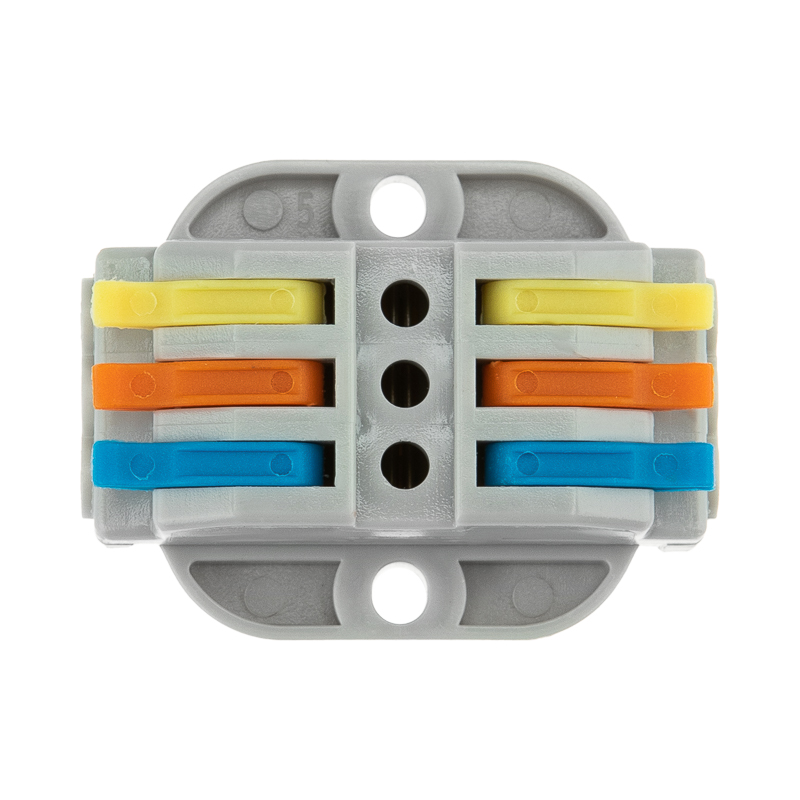

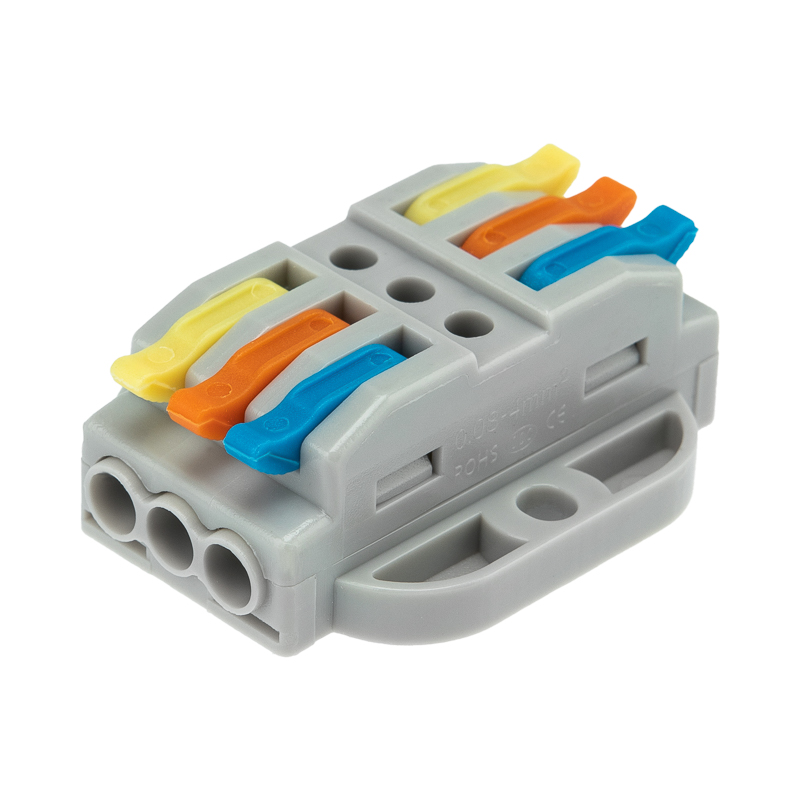

Клемма СМК 222-423P проходная 3 полюса, с монтажной площадкой (0,08-4 мм²), серая (25 шт. /уп. ) REXANT

Клемма штекерная изолированная (гнездо ø 4 мм) 0.5-1.5 мм² красная REXANT предназначена для создания качественного «мобильного» подключения электрооборудования или соединения проводов между собой, которое при необходимости возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении).
Изолированная штекерная клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора, закрывающего коннектор полностью. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы из поливинилхлорида (ПВХ), надежно защищающий место обжима кабеля и контактную часть от физических воздействий, а человека от поражения электрическим током. Обжатие производится специальными пресс-клещами (ht-301 H, ht-301 N, ht-301 W) поверх защитного изолятора. Цвет изолятора красный.

Технические характеристики:
Температурный диапазон: -10...+75 ℃
Сечение применяемых проводов в диапазоне: 0.5-1.5 мм²
Рабочий диаметр гнезда: d = 4 мм
Максимально допустимая величина пропускаемого тока: 10 А

Применение изолированных штекерных клемм дает возможность существенно ускорять электромонтажные работы, при этом контакт является электробезопасным и позволяет многократно отсоединять и присоединять провода.

Кабель ВВГ-Пнг(А) силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабель соответствует требованиям ГОСТ 31996-2012.

Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ, номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабель не распространяет горение при групповой прокладке.

Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — Кабель в плоском исполнении (пример: ВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория.

Технические характеристики:
Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при коротком замыкании: +400 °С
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет

Кабель ВВГ-Пнг(А) силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабель соответствует требованиям ГОСТ 31996-2012.

Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ, номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабель не распространяет горение при групповой прокладке.

Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — Кабель в плоском исполнении (пример: ВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория.

Технические характеристики:
Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при коротком замыкании: +400 °С
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет

Кабель ВВГ-Пнг(А) силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабель соответствует требованиям ГОСТ 31996-2012.

Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабель не распространяет горение при групповой прокладке.

Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — Кабель в плоском исполнении (пример: ВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория.

Технические характеристики:
Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при коротком замыкании: +400 °С
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет

Кабель силовой КГтп-ХЛ 3х2,5+1х1,5 конструктивно состоит из элементов:
- Токопроводящая жила скрученная из медных проволок (класс 5) по ГОСТ 22483-2012;
- Слой из полиэтилентерефталатной пленки марки ПЭТ-Э;
- Изоляция из резины типа РТИ-1 или РТИ-1-ХЛ на основе натурального и бутадиенового каучуков. Возможно наложение на токопроводящую жилу синтетической плёнки для предотвращения прилипания изоляции.
- Оболочка из резины типа РШТ-2 на основе изопренового и бутадиенового каучуков (изоляционно-защитная оболочка одножильных кабелей из резины типа РТИШМ на основе изопренового и бутадиенового каучуков).

Применение:
Кабели КГ используют в силовых агрегатах, подвижных подъемных механизмах, подъемно-транспортном оборудовании, электроинструментах и других оборудованиях повышенной мощности, а также в сварочных аппаратах для осуществления различных видов сварочных работ. Кабели предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °С. Диапазон допустимых температур –60...+50 °С.

Расшифровка кабеля:
К — Кабель
Г — Гибкий
тп — изоляция и оболочка из термоэластопласта
ХЛ — холодостойкое исполнение

Технические характеристики:
Номинальное переменное напряжение: 660 В частотой до 400 Гц
Номинальное постоянное напряжение: 1000 В
Испытательное переменное напряжение: 2,5 кВ частотой 50 Гц
Время выдержки при испытании: 5 мин.
Сопротивление изоляции при 20 °С: не менее 50 МОм•км
Строительная длина: 100...150 м в зависимости от сечения жил
Допустимая температура нагрева жил: 75 °С
Минимальный радиус изгиба 8 наружных диаметров
Диапазон рабочих температур: −60...+50 °C
Срок службы: не менее 4 лет (срок службы исчисляется с момента изготовления кабеля)

Строительно-монтажные экспресс-клеммы REXANT предназначены для подсоединения медных одножильных проводников. Они являются одним из самых быстрых, надежных и удобных способов монтажа проводников в условиях нехватки и ограничения площади.
Обеспечивают экономию места до 50% по сравнению с простыми пружинными клеммами.
Компактный прозрачный корпус удобен для контроля соединения, а яркая цветовая разметка способствует визуальному различию клемм по количеству проводников.
Экспресс-клеммы одновременно подходят для медных и алюминиевых проводников.
Прочный корпус из высококачественных материалов не поддерживает горение.
Быстрый монтаж обеспечивается за счет пружинного способа соединения.
Укомплектованы специальной контактной пастой, которая снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления.

Технические характеристики:
Материал корпуса: полиамид 66
Контакты: луженая медь
Количество контактов: 3
Цвет: прозрачный
Напряжение: 450 В
Ток: 24 А
Поддерживаемое сечение: 3x0,2-2,5 мм² (одножильный провод)
Длина зачистки изоляции: 11 мм
Рабочая температура: –40...+85 °С

Строительно-монтажные экспресс-клеммы REXANT предназначены для подсоединения медных одножильных проводников. Они являются одним из самых быстрых, надежных и удобных способов монтажа проводников в условиях нехватки и ограничения площади.
Обеспечивают экономию места до 50% по сравнению с простыми пружинными клеммами.
Компактный прозрачный корпус удобен для контроля соединения, а яркая цветовая разметка способствует визуальному различию клемм по количеству проводников.
Экспресс-клеммы одновременно подходят для медных и алюминиевых проводников.
Прочный корпус из высококачественных материалов не поддерживает горение.
Быстрый монтаж обеспечивается за счет пружинного способа соединения.
Укомплектованы специальной контактной пастой, которая снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления.

Технические характеристики:
Материал корпуса: полиамид 66
Контакты: луженая медь
Количество контактов: 5
Цвет: прозрачный
Напряжение: 450 В
Ток: 24 А
Поддерживаемое сечение: 5x0,2-2,5 мм² (одножильный провод)
Длина зачистки изоляции: 11 мм
Рабочая температура: –40...+85 °С

Термостойкие клеммные колодки REXANT предназначены для соединения проводов, которые могут находиться под воздействием высоких температур. Изготовлены из качественного изоляционного материала, который обладает высокой стойкостью на пробой даже при воздействии влаги, устойчив к токам поверхностной утечки, не горит.
1. Сечение многожильного провода -4мм²
2. Номинальный ток - 5А
3.Номинальное рабочее напряжение - 400В
4.Тип соединения - винтовое
5. Количество клемм 2х2 6. Диапазон рабочих температур: от -40 до +450 0С.

Термостойкие клеммные колодки REXANT предназначены для соединения проводов, которые могут находиться под воздействием высоких температур. Изготовлены из качественного изоляционного материала, который обладает высокой стойкостью на пробой даже при воздействии влаги, устойчив к токам поверхностной утечки, не горит.
1. Сечение многожильного провода -10мм²
2. Номинальный ток - 10А
3.Номинальное рабочее напряжение - 400В
4.Тип соединения - винтовое
5. Количество клемм 2х2 6. Диапазон рабочих температур: от -40 до +450 0С.

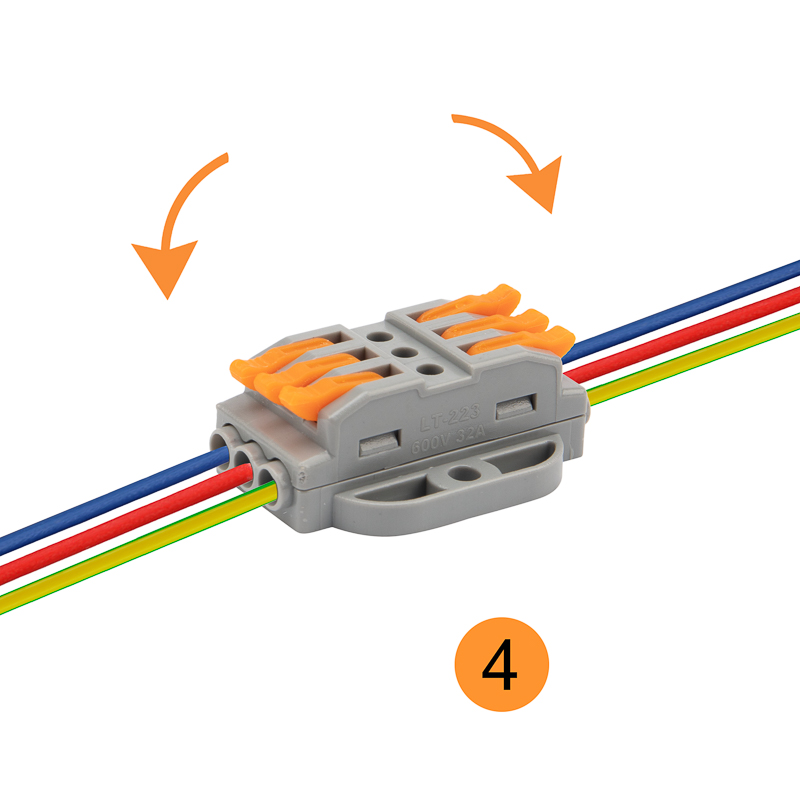

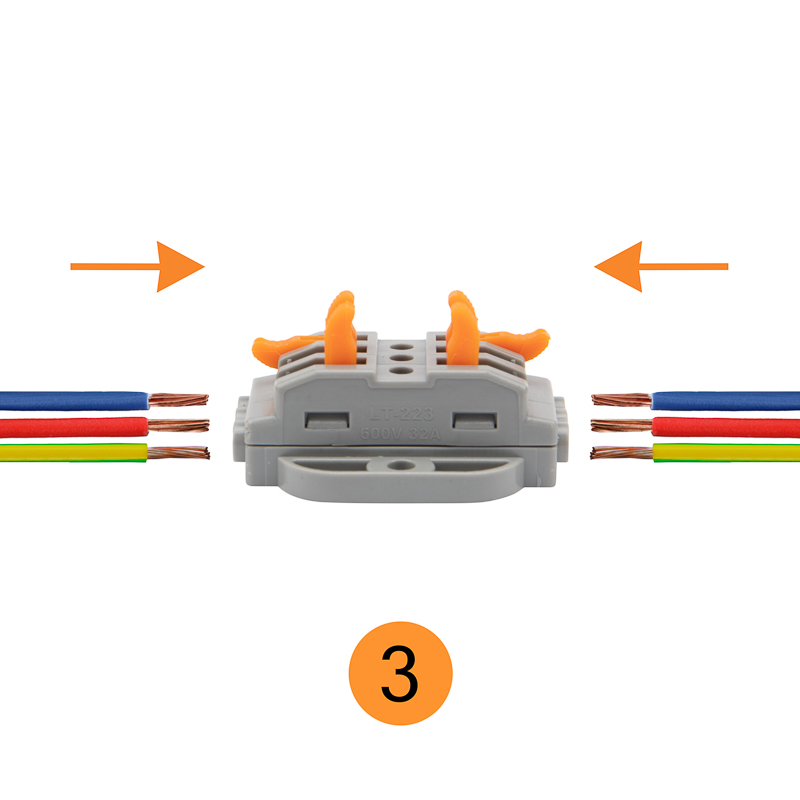

Многоразовые трехпроводные клеммы REXANT с монтажной площадкой предназначены для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
1. Сечение многожильного провода - 0,08-4мм²
2. Сечение одножильного жесткого провода - 0,08-2,5мм²
3. Номинальный ток - 32А
4.Номинальное рабочее напряжение - 400В
5.Тип соединения - фиксатор/защелка
6. Количество вводов - 6
7. Количество полюсов - 3.
