Наконечник штифтовой плоский кабельный (НШП) 25–15 REXANT

Клемма плоская изолированная (КПИ гнездо - 6.6 мм) 0.5-1.5 мм² REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении).
Изолированная плоская клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы - из поливинилхлорида (ПВХ), который надежно защищает место обжима кабеля. Обжатие производится специальными пресс-клещами (ht-301 H арт.12-3014, 12-3014; ht-301 N арт.12-3116; ht-301 W арт.12-3021, 12-3021-4) поверх защитного изолятора. Каждая клемма имеет фиксатор для более прочного механического соединения с штекерным разъемом. Цвет изолятора красный.

Основные характеристики:
Сечение применяемого провода в диапазоне: 0.5-1.5 мм²
Рабочая ширина штекера: B = 6.6 мм
Максимальный ток: 10 А
Температурный диапазон: -40…+80 ℃

Применение изолированных плоских клемм дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.

Кабель силовой алюминиевый АВВГ-П с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести, на напряжение 0,66 кВ. Предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц. Кабель применяется для прокладки одиночных линий в кабельных сооружениях и помещениях. При групповой прокладке таких проводов обязательно применение средств огнезащиты. Кабель соответствует требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).

Расшифровка обозначения кабеля силового АВВГ:
- А – жила из алюминия;
- Первая В – изоляция из ПВХ-пластиката (винила);
- Вторая В – оболочка из ПВХ-пластиката;
- Г – голый (отсутствие защитного покрова);
- П через дефис – кабель в плоском исполнении.

Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т: 1 и 5
Диапазон температур эксплуатации: -50...+50 °С
Относительная влажность воздуха: до 98% при температуре до +35 °С
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Прокладка и монтаж кабелей без предварительного подогрева: не ниже -15 °С
Минимальный радиус изгиба при прокладке: 7,5 наружных размеров
Гарантийный срок эксплуатации: 5 лет
Класс токопроводящей жилы (Европейские стандарты): класс 1; однопроволочная жила
Номинальное сечение: 2,5 мм²
Внешний диаметр провода: 8,4 мм
Номинальное напряжение U: 0,66
Количество жил: 2
Заземление: нет
Диапазон температур эксплуатации: -50...+50 °С
Срок службы: 30 лет
Длина: 200 м

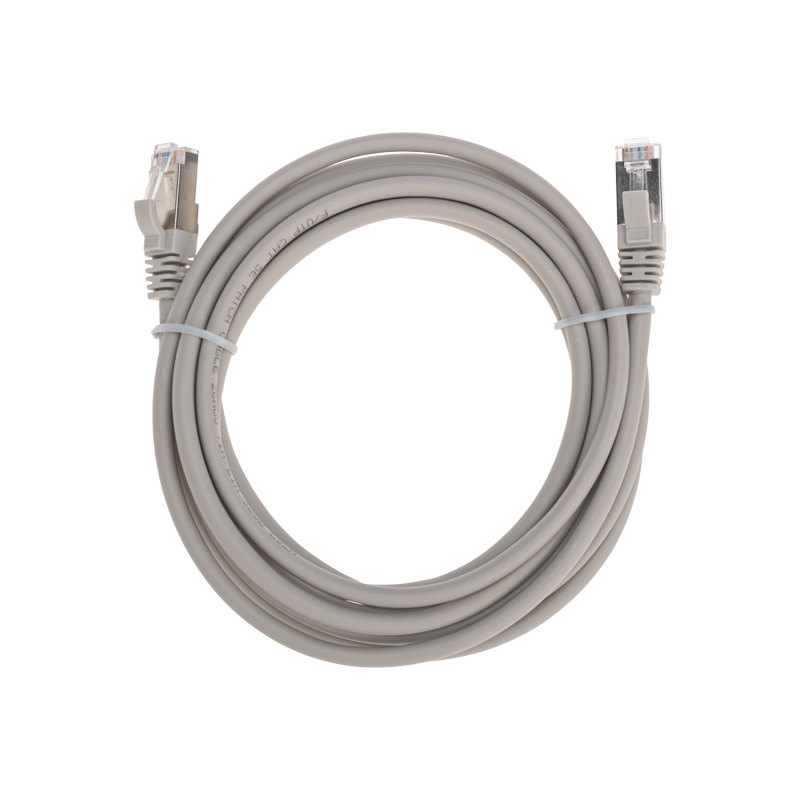

Патч-корд предназначен для подключения активного и пассивного сетевого оборудования в составе структурированной кабельной системы.
Патч-корд состоит из 4 пар изолированных проводников, которые скручены между собой и находятся в общей изоляции из полиэтилена. Материал токопроводящей жилы – медь.
Внешняя оболочка изготовлена из безгалогенного компаунда, который не распространяет горение, не дымится и не выделяет вредных веществ.
Патч-корд F/UTP оснащен экраном из алюминиевой фольги.
С двух сторон располагаются коннекторы RJ45, с помощью которых различное телекоммуникационное оборудование соединяется между собой. Разъемы изготавливаются литыми, что обеспечивает надежное крепление провода к коннектору. Контакты разъемов имеют напыление техническим золотом 50 мкд, что способствует повышенной пропускной способности сигнала и обеспечивает не менее 750 циклов подключения.
Для удобства переключения предусмотрены заливные колпачки с защитой замочков.
Патч-корд соответствует международным стандартам: ISO/IEC 11801, TIA/EIA-568, EN 50173
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155.

Тип коннектора: RJ45/8P8C-RJ45/8P8C
Тип проводников: многожильный (Stranded)
Внешний диаметр кабеля: 4,9 мм
Допустимая температура монтажа: -10…+60 °С
Допустимая температура эксплуатации: -20…+60 °С

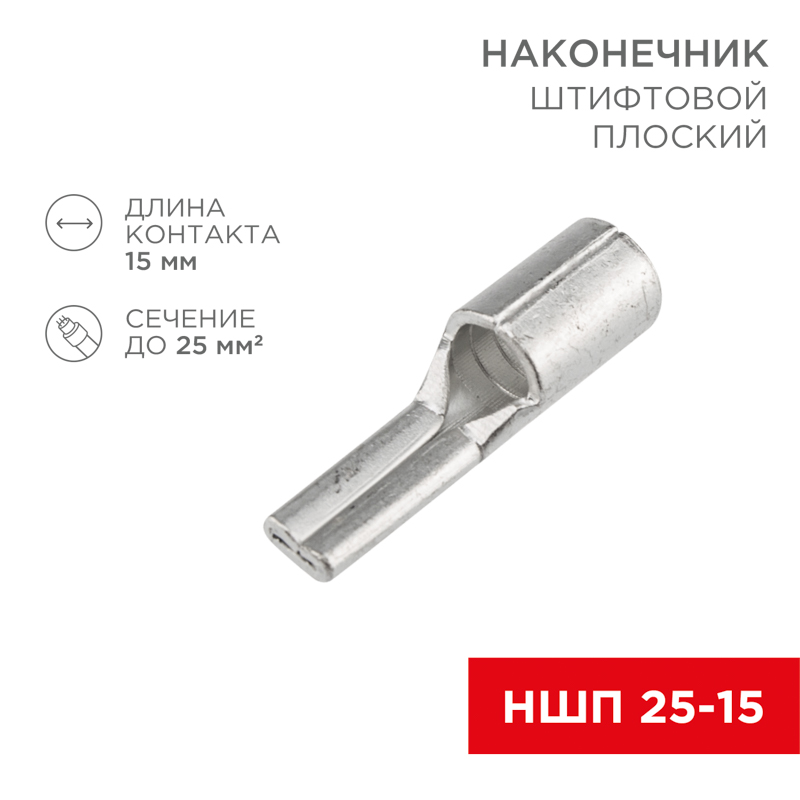

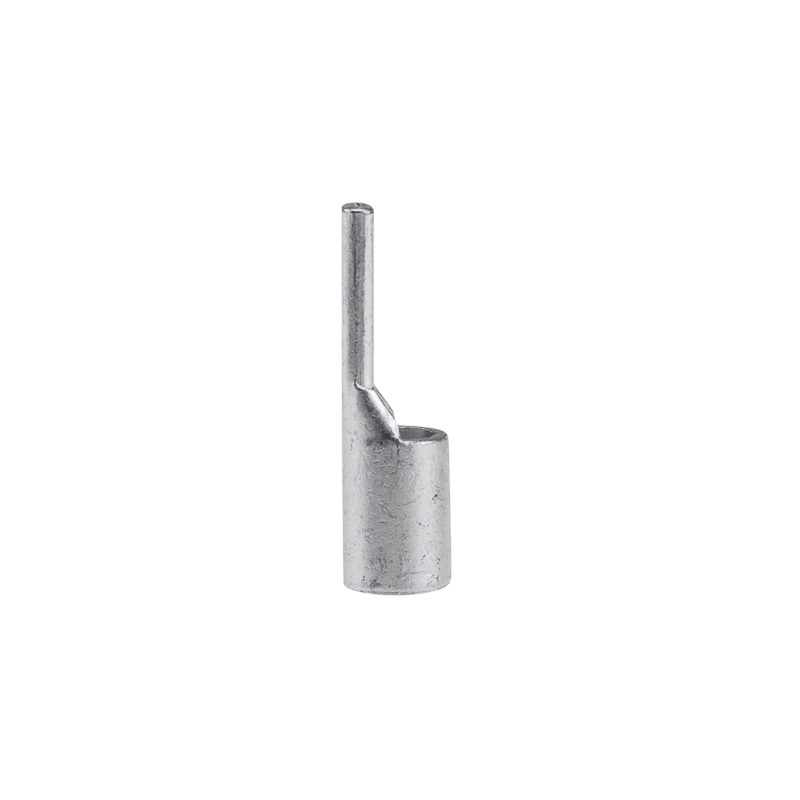

Кабельный штифтовой плоский наконечник используется для оконцевания методом опрессовки медных кабелей сечением 0,5-1,5 мм². Предназначен для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы.
Материал изготовления – электротехническая медь. Специальное олово-висмутовое обеспечивает защиту от коррозии и гарантирует высокое качество соединения при любых погодно-климатических условиях.
Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки.
Плоский штифт имеет рельефные насечки, которые создают надежную фиксацию в прижимной клемме. Соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).
