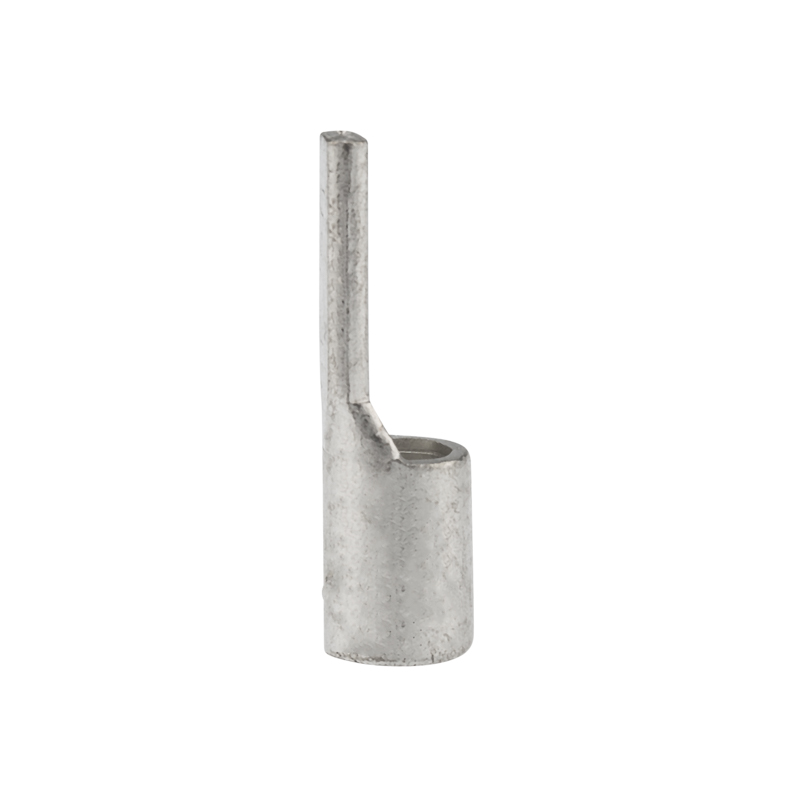

Наконечник штифтовой плоский кабельный (НШП) 35–20 REXANT
Арт: 08-1735
122.18 руб.
3 450 шт.Наличие:
1020304050607080901001101201301401501601701801902002102202302402502602702802903003103203303403503603703803904004104204304404504604704804905005105205305405505605705805906006106206306406506606706806907007107207307407507607707807908008108208308408508608708808909009109209309409509609709809901000
Описание
Кабельный штифтовой плоский наконечник используется для оконцевания методом опрессовки медных кабелей сечением 0,5-1,5 мм². Предназначен для подключения к выводам автоматических выключателей и прочим электрическим устройствам с ограниченной шириной контактной клеммы.
Материал изготовления – электротехническая медь. Специальное олово-висмутовое обеспечивает защиту от коррозии и гарантирует высокое качество соединения при любых погодно-климатических условиях.
Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки.
Плоский штифт имеет рельефные насечки, которые создают надежную фиксацию в прижимной клемме. Соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).
Материал изготовления – электротехническая медь. Специальное олово-висмутовое обеспечивает защиту от коррозии и гарантирует высокое качество соединения при любых погодно-климатических условиях.
Сварной шов на участке контактного скругления под кабельную жилу делает трубную часть монолитной и гарантирует надежность опрессовки.
Плоский штифт имеет рельефные насечки, которые создают надежную фиксацию в прижимной клемме. Соединитель одного типоразмера возможно использовать на несколько сечений жил кабеля.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).
Технические характеристики
Серия
Наконечник
Применение
Оконцевание провода
Температура эксплуатации
-40...80 °C
Длина изделия
4,05 см
Изолированн.
Нет
Материал
Медь
Номин. поперечное сечение (диапазон)
35...35 мм кв.
Защитное покрытие поверхности
Лужёный (-ая)
Изоляция
Нет (без)
Форма фланца
Плоский штырь
Подходит для плоских проводников
Нет
Подходит для круглых проводников
Нет
Форма гильзы/муфты
Короткая
Макс. ток
135 А
Вес
0.01027 кг
Технические характеристики ETIM
Материал
Медь
Номин. поперечное сечение (диапазон)
35...35 мм кв.
Защитное покрытие поверхности
Лужёный (-ая)
Классификация по AWG (Американская классификация проводов)
9...2
Изолированн.
Нет
Подходит для тонкожильных (многопроволочных) проводников
Да
Подходит для сплошных (однопроволочных) жил
Нет
Подходит для многожильных (многопроволочных) проводников
Да
Для полностью защищенных соединений
Нет
Подходит для плоских проводников
Нет
Подходит для высокотемпературного кабеля (до 650)
Нет
Подходит для лаковой изоляции
Нет
Подходит для круглых проводников
Нет
Изоляция
Нет (без)
Форма гильзы/муфты
Короткая
Форма фланца
Плоский штырь
Упаковка в рулон/ленту
Нет
В соотв. с DIN
Нет
Макс. ток (Imax)
135,0000 А
