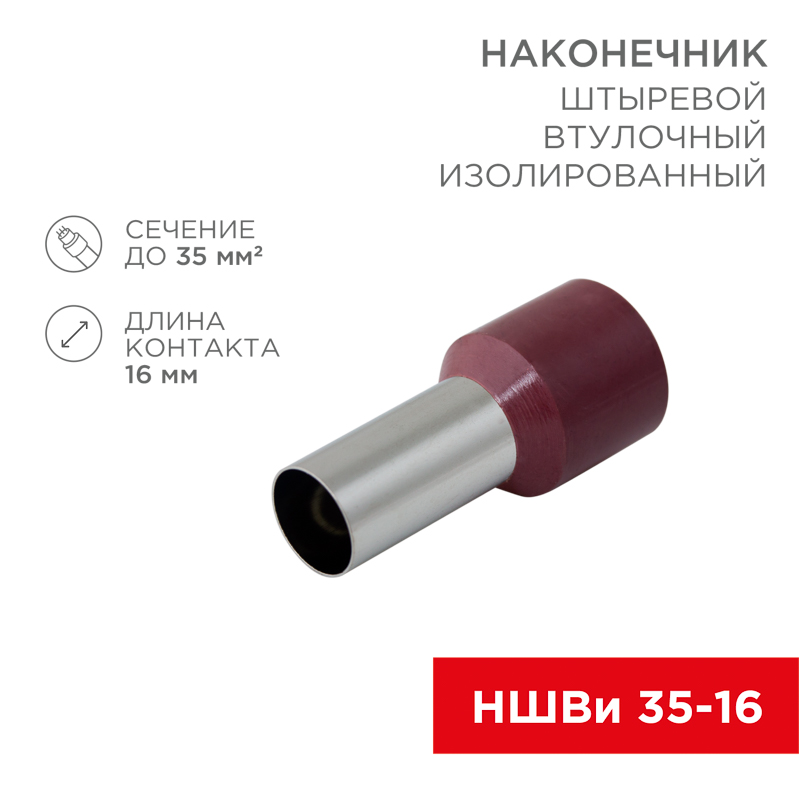

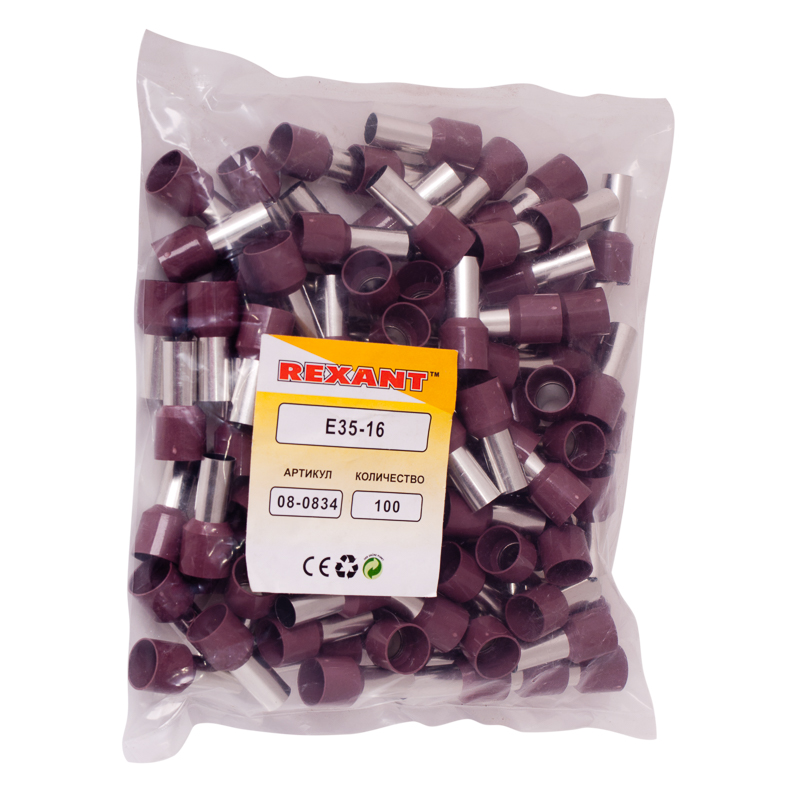

Наконечник штыревой втулочный изолированный F-16 мм 35 мм² (НШВи 35-16) красный REXANT

Кольцевой изолированный наконечник предназначен для подключения электрооборудования. Подключение осуществляется через контактное соединение на основе винтовой фиксации.
Наконечник используется для оконцевания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе или в других местах, где важна надежность соединения.
Применение наконечника ускоряет электромонтажные работы и позволяет многократно отсоединять и подключать провода к оборудованию.
Наконечник состоит из двух компонентов: металлического коннектора и защитного изолятора.
Металлический коннектор изготовлен из меди с поверхностным электролитическим лужением, поэтому может использоваться в условиях повышенной влажности. Изолятор клеммы выполнен из ПВХ.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).

Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.

Электромонтажные экспресс-клеммы предназначены для соединения 2 проводов между собой (алюминиевые и медные как одножильные, так и многожильные). Подключение осуществляется способом проталкивания до упора очищенного от изоляции провода в свободное гнездо. Клеммы наполнены специальной контактной пастой, которая создает барьер для попадания влаги внутрь разъёма, а так же препятствует окислению проводников. Клемма имеет 2 контакта, напряжение 400 В, Максимальным током 24А,
Поддерживаемое сечение: от 1,0 до 2,5 мм2.
Рабочая температура: -45ºC to +80ºC

Клемма плоская (КП штекер – 6.3 мм) 0,5-1.5 мм² (DJ611-6.3B) REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении).
Клемма плоская неизолированная (штекер) REXANT изготовлена из латуни.
Обжатие производится специальными пресс-клещами (к примеру, ht-202 арт.12-3031 и 12-3032; ht-230 арт.12-3101 и 12-3001; ht-301 арт.12-3020) по жиле и по изоляции, что обеспечит максимальную прочность соединения с проводом. Размер контакта определяется шириной клеммы. Каждая клемма имеет отверстие, служащее фиксатором замкового типа с гнездовым разъемом.

Основные характеристики:
Температура эксплуатации: -55...+135 ℃.
Номинальное поперечное сечение: 1,5 мм²
Номинальная присоединительная способность: 0,75-1,5 мм²;
Общая длина штекера: L = 25,5 мм
Рабочая ширина штекера: B = 6.3 мм

Применение плоских клемм дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность неоднократного отсоединения и присоединения проводов.
Рекомендовано использовать в зонах вибрации и повышенных температур.

Многоразовая проходная клемма СМК REXANT с разъемным соединением предназначена для соединения медных одножильных и многожильных зачищенных проводников. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.

Характеристики:
Материал: Полиамид 66
Количество полюсов: 2
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 250 В
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А
Поддерживаемое сечение: 4x0.2-4 мм² (одножильный провод), 4x0.5-2,5 мм² (многожильный провод)
Рабочая температура: –40...+85 °C
Длина зачистки изоляции: 10 мм

Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Облегченный вес наконечника упрощает монтаж и улучшает удобство использования.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
6 — номинальное сечение наконечника, мм²;
6 — диаметр контактного стержня, мм;
4 — внутренний диаметр хвостовика, мм.

Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
16 — номинальное сечение наконечника, мм²;
8 — диаметр контактного стержня, мм;
6 — внутренний диаметр хвостовика, мм.

Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
25 — номинальное сечение наконечника, мм²;
8 — диаметр контактного стержня, мм;
8 — внутренний диаметр хвостовика, мм;

Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
35 — номинальное сечение наконечника, мм²;
8 — диаметр контактного стержня, мм;
9 — внутренний диаметр хвостовика, мм.

Держатель кабеля REXANT предназначен для монтажа кабеля в промежуточных перекрытиях и перегородках.
Инструмент способен крепить до 8 проводов одновременно. Высота зажима составляет 9 мм, а с учетом распорки достигает 13 мм, что позволяет комфортно размещать кабели. Крепежное отверстие диаметром 6 мм упрощает процесс монтажа и надежно закрепляет держатель на поверхности.
Диапазон допустимых диаметров провода составляет от 2.5 мм до 10 мм, что делает этот инструмент подходящим для различных типов кабелей.
Изделие сделано из прочного и надежного материала – полиамида 6, что гарантирует высокую стойкость изделия к воздействию окружающей среды и устойчивость к механическим воздействиям.
