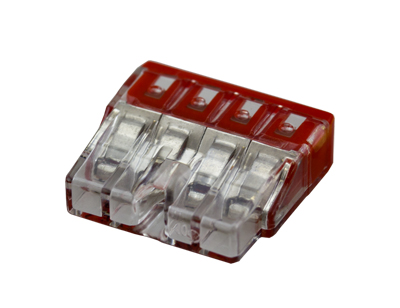

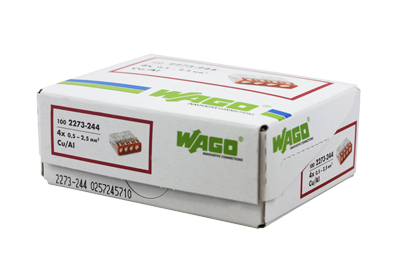

2273-244 Экспресс-клемма с пастой 4-проводная до 2,5 мм², (100 шт. /уп. ) WAGO

Клемма 4-х контактная с токопроводящей пастой Alu-Plus для подключения алюминиевых и медных проводников с сечением 0,5 - 2,5 мм2.
Максимальное рабочее напряжение 450 В
Рабочий ток 24 А.

Клемма плоская (КП штекер – 6.3 мм) 0,75-1.5 мм² (DJ611-6.3B) REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости возможно разъединить без лишних усилий. Такая клемма используется для оконцевания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении).
Клемма плоская неизолированная (штекер) REXANT изготовлена из латуни.
Обжатие производится специальными пресс-клещами (к примеру, ht-202 арт.12-3031 и 12-3032; ht-230 арт.12-3101 и 12-3001; ht-301 арт.12-3020) по жиле и по изоляции, что обеспечит максимальную прочность соединения с проводом. Размер контакта определяется шириной клеммы. Каждая клемма имеет отверстие, служащее фиксатором замкового типа с гнездовым разъемом.

Основные характеристики:
Температурный диапазон эксплуатации: -55...+135 ℃
Сечение применяемых проводов в диапазоне: 0,75-1.5 мм²
Общая длина штекера: L = 25,5 мм
Рабочая ширина штекера: B = 6.3 мм

Применение плоских клемм дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность неоднократного отсоединения и присоединения проводов.
Рекомендовано использовать в зонах вибрации и повышенных температур.

Штыревой втулочный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из латуни с поверхностным электролитическим лужением и рассчитан на монтаж одного проводника с соответствующим сечением под опрессовку.
Предварительно зачищенная жила заводится внутрь латунной втулки и обжимается специальными пресс-клещами в считанные секунды.
Для удобства заведения многожильного провода внутрь латунной втулки одна ее сторона развальцована.
Подключение кабеля с помощью втулочного наконечника значительно экономит время на монтаж электросети.

Провод ПВ-3(ПуГВ) предназначен для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 700 В включительно. Допускается прокладка проводов в стальных трубах, коробах, лотках и др., для монтажа электрических цепей. ПВ-3 характеризуется повышенной гибкостью, поэтому данную продукцию можно применять там, где условия монтажа предусматривают множество изгибов.
Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

Провод состоит из медных отожженных проволок, в изоляции из поливинилхлоридного пластиката.

Расшифровка провода ПВ-3:
П — провод
В — виниловая изоляция
3 — класс гибкости жилы

Расшифровка провода ПуГВ:
П — Провод
у — Установочный
Г — Гибкий
В — Изоляция — из поливинилхлоридного пластиката

Марка провода ПуГВ соответствует марке ПВ-3.
По новому госту (ГОСТ Р 53768-2010), разработанному в связи с необходимостью систематизации и упорядочения требований, предъявляемых к проводам и кабелям для электрических установок и подготовки нормативной базы для обеспечения производства современных типов проводов и кабелей, с 01.01.2011 марка ПВ-3 отменена и вместо нее введено новое обозначение ПуГВ. Согласно комментарию ВНИИКП по данным изменениям: провод марки ПВ-1 выпускаемый ранее по ГОСТ 6323-79 соответствует марке ПуГВ, выпускаемой по ТУ 16-705.501-2010.

Технические характеристики провода ПВ-3 (ПуГВ):
Номинальное сечение: 2,5 мм²
Общий диаметр провода: 3,7 мм
Номинальное напряжение U0/U: 450/750 В
Электрическое сопротивление жил, не более: 7,49 Ом/км
Электрическое сопротивление изоляции, не менее: 9 кОм/км
Радиус изгиба кабелей: 10 наружных диаметров
Температура окружающей среды, верхний предел: +35 °С
Температура окружающей среды, нижний предел: –50 °С
Влажность воздуха при 35 °C: 100 %
Строительная длина: 100 м
Гарантийный срок эксплуатации: 24 мес.
Срок службы: 15 лет

Наконечник ТМ 25–10–8 (25мм² - Ø 10мм) REXANT используется для оконцевания медных проводов и кабелей методом опрессовки для последующего соединения проводника с оборудованием или шиной, которое осуществляется с помощью болтов. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, благодаря чему обладает высокой электропроводностью, что обеспечивает стабильность работы и позволяет эффективно передавать электрический ток без потерь.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
25 — номинальное сечение наконечника, мм²;
10 — диаметр контактного стержня, мм;
8 — внутренний диаметр хвостовика, мм.

Концевые винтовые изолированные зажимы REXANT предназначены для электрического и механического соединения медных или алюминиевых проводников сечением 1,5 мм² в электрической цепи напряжением до 450 В. В каждом зажиме можно зафиксировать по 2 проводника номинального сечения. Применяются для разводки силовых цепей в распределительных коробках и кабельных каналах. Материал контакта – латунь. Материал изолятора – поликарбонат. Материал винтов – оцинкованная сталь.
1. Сечение многожильного провода -2х1,5мм²
2. Сечение одножильного жесткого провода - 2х1,5мм²
3. Номинальный ток - 17А
4.Номинальное рабочее напряжение - 450В
5.Тип соединения - винтовое соединение
6. Материал зажима - латунь
7. Температурный диапазон в режиме эксплуатации: -25... +85 ℃

Концевые винтовые изолированные зажимы REXANT предназначены для электрического и механического соединения медных или алюминиевых проводников сечением от 2,5 до 6 мм² в электрической цепи напряжением до 450 В. В каждом зажиме можно зафиксировать по 2 проводника номинального сечения. Применяются для разводки силовых цепей в распределительных коробках и кабельных каналах. Материал контакта – латунь. Материал изолятора – поликарбонат. Материал винтов – оцинкованная сталь.
1. Сечение многожильного провода -2х4мм²
2. Сечение одножильного жесткого провода - 2х6мм²
3. Номинальный ток - 41А
4.Номинальное рабочее напряжение - 450В
5.Тип соединения - винтовое соединение
6. Материал зажима - латунь
7. Температурный диапазон в режиме эксплуатации: -25... +85 ℃

Металлорукав типа МРПИ нг (с протяжкой) – металлорукав в герметичной ПВХ оболочке, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.

Технические характеристики:
Материал: оцинкованная стальная лента, ПВХ оболочка
Цвет: черный
Температура монтажа: -5…+60 С
Температура эксплуатации: -40…+60 С
Степень защиты: IP 65
Климатическое исполнение: УХЛ1

Условный размер металлорукова, мм: 12
Внутренний диаметр D1, мм: 10,9
Наружный диаметр D2, мм: 17,7
Толщина металла S1, мм: 0,2
Толщина полимерного покрытия S2, мм: 0,65
Мин. радиус изгиба, мм: 90
Средний вес погонного метра, кг: 0,15

Металлорукав типа МРПИ нг (с протяжкой) – металлорукав в герметичной ПВХ оболочке, изготовленный из металлической оцинкованной ленты, предназначен для механической защиты электрических или информационных кабелей в трубных системах прокладки кабеля повышенной гибкости.

Технические характеристики:
Материал: оцинкованная стальная лента, ПВХ оболочка
Цвет: черный
Температура монтажа: -5…+60 С
Температура эксплуатации: -40…+60 С
Степень защиты: IP 65
Климатическое исполнение: УХЛ1

Условный размер металлорукова, мм: 25
Внутренний диаметр D1, мм: 23,7
Наружный диаметр D2, мм: 32,6
Толщина металла S1, мм: 0,2
Толщина полимерного покрытия S2, мм: 0,6
Мин. радиус изгиба, мм: 130
Средний вес погонного метра, кг: 0,34

Накладной горизонтальный блок из двух розеток KRANZ предназначен для организации электроснабжения не только в сухом помещении, но и во влажной и пыльной среде.
Благодаря лаконичной форме корпуса, он с легкостью впишется в любой интерьер.
Защитная крышка на лицевой поверхности защищает розетку от попадания брызг воды. Отлично подойдет для дачи, ванной комнаты, бассейна и улицы, при наличии навеса, защищающего от прямого попадания влаги.
Корпус механизма розетки выполнен из абсолютно негорючего материала – керамики.
Блок прост и легок в установке.

Технические характеристики:
Напряжение: 220-250 В
Частота тока: 50 Гц
Номинальный ток: 16 А
Степень защиты: IP54
Сечение проводников: 1,5-2,5 мм²
Рабочая температура: -25...+40 °С
