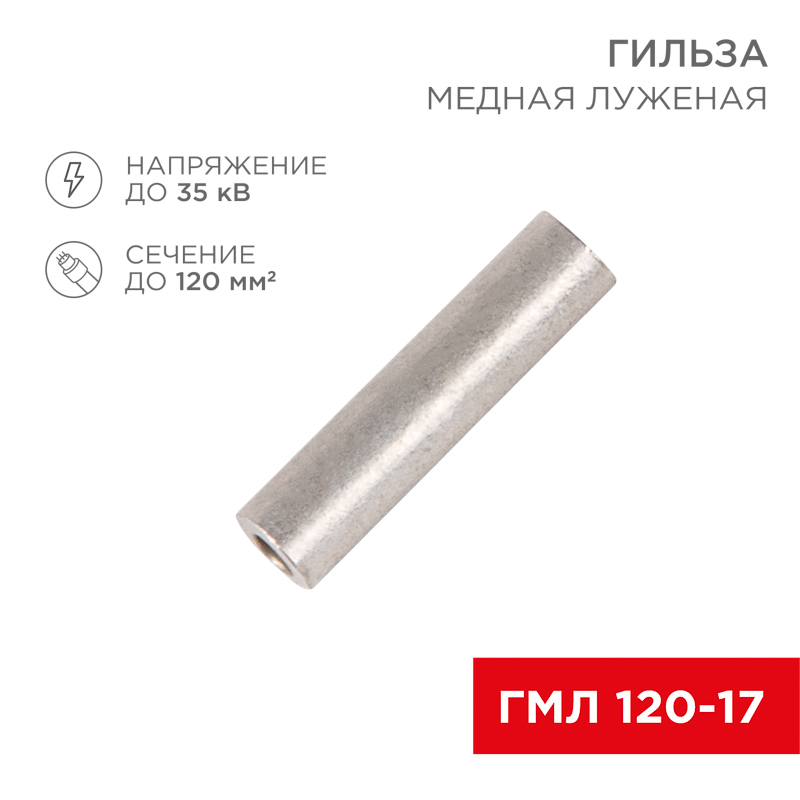

Гильза медная луженая ГМЛ 120-17 (120мм² - Ø17мм) ГОСТ 23469.3-79 (в упак. 2 шт. ) REXANT
Арт: 07-5361
310.37 руб.
Наличие: нет
Описание
Медная луженая гильза ГМЛ 120-17 (120 мм² - Ø 17 мм) REXANT применяется для соединения встык проводов и кабелей с медными жилами без осевой нагрузки.
Гильза выполнена из луженой электротехнической меди марки М2, благодаря чему отличается высокой стойкостью к окислению и коррозии.
Изделие обладает сквозной конструкцией. Изготавливается согласно ГОСТ 23469.3-79.
Структура обозначения:
Г — Гильза;
М — Медь — материал, из которого изготовлена гильза;
Л — Луженая — покрытие;
120 — номинальное сечение гильзы, мм²;
67 — длина, мм;
22 — общий диаметр, мм;
17 — внутренний диаметр, мм.
Гильза выполнена из луженой электротехнической меди марки М2, благодаря чему отличается высокой стойкостью к окислению и коррозии.
Изделие обладает сквозной конструкцией. Изготавливается согласно ГОСТ 23469.3-79.
Структура обозначения:
Г — Гильза;
М — Медь — материал, из которого изготовлена гильза;
Л — Луженая — покрытие;
120 — номинальное сечение гильзы, мм²;
67 — длина, мм;
22 — общий диаметр, мм;
17 — внутренний диаметр, мм.
Технические характеристики
Серия
Гильза медная луженая
Применение
Соединение проводов
Температура эксплуатации
-60...80 °C
Модель/исполнение
Стандартное исполнение
Ширина изделия
2.2 см
Высота изделия
2.2 см
Длина изделия
6.7 см
Материал
Медь
Цвет изоляции
Нет (без)
Номин. поперечное сечение (диапазон)
120...120 мм кв.
Номин. ток
300 А
Защитное покрытие поверхности
Лужёный (-ая)
Подходит для тонкожильных (многопроволочных) проводников
Да
Подходит для сплошных (однопроволочных) жил
Да
Подходит для многожильных (многопроволочных) проводников
Да
Изоляция
Нет (без)
Для полностью защищенных соединений
Нет
Форма гильзы/муфты
Длинная
Тип соединения
Стыковый соединитель
Уровень напряжения
До 35 кВ
Вес
0.092 кг
Технические характеристики ETIM
Модель/исполнение
Стандартное исполнение
Материал
Медь
Номин. ток
300,0000 А
Номин. поперечное сечение (диапазон)
120...120 мм кв.
Защитное покрытие поверхности
Лужёный (-ая)
Цвет изоляции
Нет (без)
Подходит для тонкожильных (многопроволочных) проводников
Нет
Подходит для сплошных (однопроволочных) жил
Да
Подходит для многожильных (многопроволочных) проводников
Нет
Маслостойкая уплотняющая/центрующая полоса
Нет
Для полностью защищенных соединений
Нет
Подходит для плоских проводников
Да
Подходит для высокотемпературного кабеля (до 650)
Нет
Подходит для лаковой изоляции
Нет
Подходит для круглых проводников
Да
Тип соединения
Стыковый соединитель
Изоляция
Нет (без)
Уровень напряжения
До 35 кВ
Форма гильзы/муфты
Длинная
