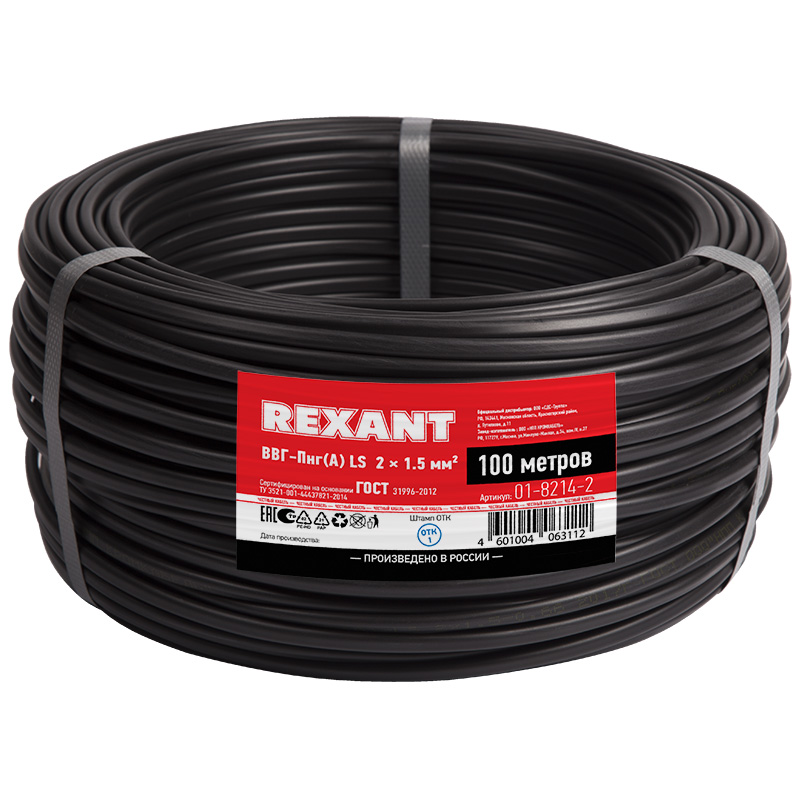

Кабель силовой медный ВВГ-Пнг(А)-LS 2x1,5 мм² 100 м
Арт: 01-8214-2
по запросу
Наличие: нет
Описание
Кабель ВВГ-Пнг(А)-LS 2х1,5 силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16.К71-310-2001).
Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабель не распространяет горение как при одиночной, так и при групповой прокладке.

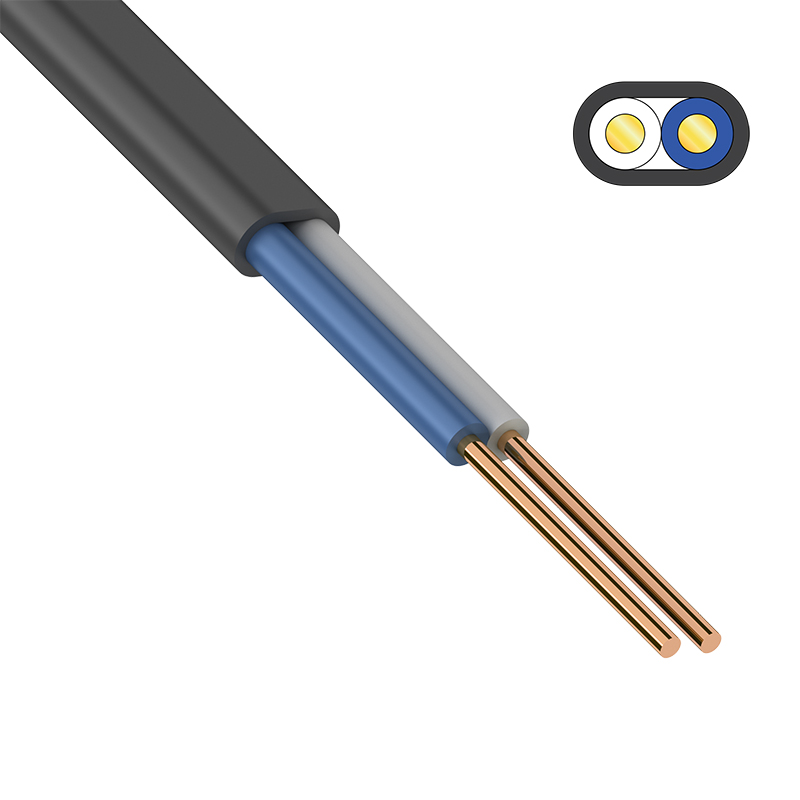

Расшифровка обозначения кабеля силового ВВГ:
- Первая В – изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — кабель в плоском исполнении (пример: ВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория;
- LS — Low Smoke, низкое дымо- и газовыделение.
Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации: –50...+50 ° С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: +350 °С
Строительная длина кабелей для сечений основных жил: 100 или 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет
Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабель не распространяет горение как при одиночной, так и при групповой прокладке.
Расшифровка обозначения кабеля силового ВВГ:
- Первая В – изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — кабель в плоском исполнении (пример: ВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория;
- LS — Low Smoke, низкое дымо- и газовыделение.
Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации: –50...+50 ° С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: +350 °С
Строительная длина кабелей для сечений основных жил: 100 или 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет
Технические характеристики
Серия
Кабель
Применение
Передача и распределение электрической энергии в стационарных установках
Номин. сечение проводника
1.5 мм кв.
Маркировка жил
Цвет
Цвет внешн. оболочки
Черный
Материал проводника
Медь
Материал внешн. оболочки
Поливинилхлорид (ПВХ)
Класс проводника
Класс 1 (однопроволочная жила)
Количество жил
2 штук
Температура эксплуатации
-50...50 °C
Наруж. диаметр (прибл.)
9.8 мм
Ширина изделия
0.98 см
Высота изделия
0.98 см
Длина изделия
10000 см
Марка кабеля/провода
ВВГ-Пнг(А)-LS
Экранированный
Нет
Материал изоляции жилы
Поливинилхлорид (ПВХ)
Номин. напряжение U (линейное)
0.66 кВ
Распространяет горение
Нет
Форма проводника
Круглый (-ая,-ое)
Минимальный радиус изгиба
10 наружных диаметров
Вес
0.054 кг
Технические характеристики ETIM
Материал изоляции жилы
Поливинилхлорид (ПВХ)
Маркировка жил
Цвет
Цвет внешн. оболочки
Черный
Класс проводника
Класс 1 (однопроволочная жила)
Допустимая температура при монтаже
-10...60 °C
Допустимая температура при эксплуат. (без движения)
-50...50 °C
Количество жил
2
С низким дымовыделением - LS (согл. BS EN 61034-2)
Да
Свободный от галогенов - HF (согл. EN 60754-1/2)
Нет
Не распространяет горение при воздействии пламени (нг)
В соотв. с ГОСТ Р МЭК 60332-1-2
Бронированный
Нет
Сохранение работоспособности (целостность цепи)
Нет
Материал внешн. оболочки
Поливинилхлорид (ПВХ)
Наруж. диаметр (прибл.)
9.8 мм
Номин. сечение проводника
1.5 мм кв.
Свинцовая оболочка
Нет
Заземляющая жила
Нет
Номин. напряжение U (линейное)
0.66 кВ
Форма проводника
Круглый (-ая,-ое)
Материал проводника
Медь
Защитный проводник
Нет
Экранированный
Нет
Сохранение целостности изоляции (огнестойкость)
Нет
Концентрический проводник
Нет (без)
Свободный от галогенов (согл. IEC 60754-2)
Да
Изоляция по ГОСТ Р МЭК 60331
Да
С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)
Да
Маслостойкий (в соответствии с IEC 60811-404)
Нет
Ламинированная оболочка
Нет
Оптоволоконные элементы
Нет
Внутр. полупроводниковый слой
Нет
Внешн. полупроводниковый слой
Нет
Водозащитный экран в продольном направлении
Нет
Водозащита проводников в продольном направлении
Нет
Макс. температура проводника
-10 °C
Токопроводящее покрытие
Нет
Марка кабеля/провода
ВВГ-Пнг(А)-LS
Маркировка кабеля
Тип кабеля
