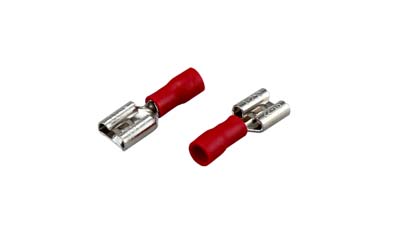

Клемма плоская изолированная РПи-м 1.5-(6.3)/РпИм 1,25-250 гнездо 6.6 мм 0.5-1.5 мм² REXANT

Термоусаживаемая трубка предназначена для восстановления и создания изоляции, герметизации поверхностей и электрических соединений кабелей, бандажирования и маркировки проводов, а также для создания антикоррозийных защитных покрытий.
Термоусаживаемая трубка меняет свой диаметр в результате нагрева и принимает форму предмета или материала, на который совершается усадка.
Трубка не поддерживает горение: в отсутствие открытого огня затухает и не воспламеняется. Это обеспечивает дополнительную безопасность в случае возникновения пожара.
Рекомендуем проводить работы по усадке трубок с помощью специальных электромонтажных фенов и газовых горелок REXANT.
Гарантийный срок эксплуатации – 7 лет. Гарантийный срок хранения – 7 лет.
Относительное удлинение при разрыве: не менее 200%.
Прочность на растяжение: не менее 10,4 Мпа.
Электрическая прочность: не менее 19,7 кВ/мм.
Рабочее напряжение: 600 В.
Удельное электрическое сопротивление: 10^14 Ом/см.

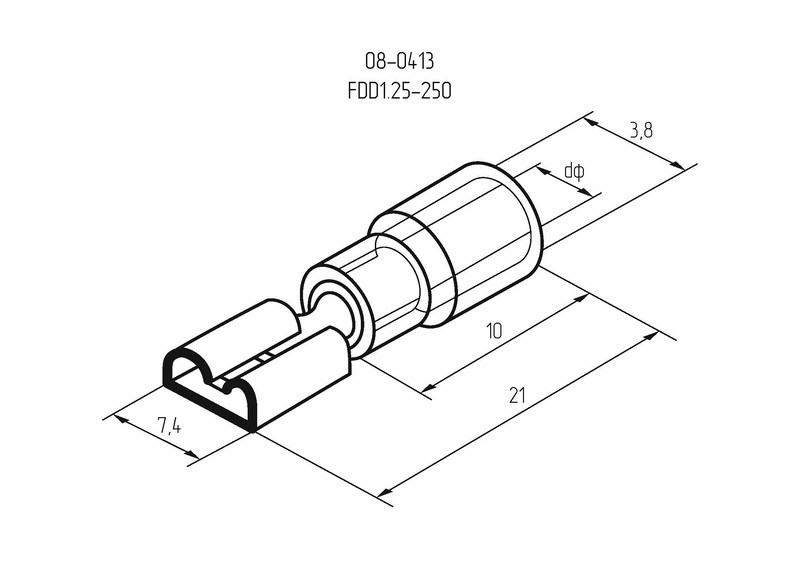

Клемма плоская изолированная (КПИ гнездо - 6.6 мм) 0.5-1.5 мм² REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении).
Изолированная плоская клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы - из поливинилхлорида (ПВХ), который надежно защищает место обжима кабеля. Обжатие производится специальными пресс-клещами (ht-301 H арт.12-3014, 12-3014; ht-301 N арт.12-3116; ht-301 W арт.12-3021, 12-3021-4) поверх защитного изолятора. Каждая клемма имеет фиксатор для более прочного механического соединения с штекерным разъемом. Цвет изолятора красный.

Основные характеристики:
Сечение применяемого провода в диапазоне: 0.5-1.5 мм²
Рабочая ширина штекера: B = 6.6 мм
Максимальный ток: 10 А
Температурный диапазон: -40…+80 ℃

Применение изолированных плоских клемм дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.

Провод ПВ-1(ПуВ) предназначен для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно. Допускается прокладка проводов в стальных трубах, коробах, лотках и др., для монтажа электрических цепей.
Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

Провод состоит из медной отожженной проволоки, в изоляции из поливинилхлоридного пластиката.

Расшифровка провода ПВ-1:
П — провод
В — виниловая изоляция
1 — класс гибкости жилы

Расшифровка провода ПуВ:
П — Провод
у — Установочный
В — Изоляция — из поливинилхлоридного пластиката

Марка провода ПуВ соответствует марке ПВ-1
По новому госту (ГОСТ Р 53768-2010), разработанному в связи с необходимостью систематизации и упорядочения требований, предъявляемых к проводам и кабелям для электрических установок и подготовки нормативной базы для обеспечения производства современных типов проводов и кабелей, с 01.01.2011 марка ПВ-1 отменена и вместо нее введено новое обозначение ПуВ. Согласно комментарию ВНИИКП по данным изменениям: провод марки ПВ-1 выпускаемый ранее по ГОСТ 6323-79 соответствует марке ПуВ, выпускаемой по ТУ 16-705.501-2010.

Технические характеристики провода ПВ-1 (ПуВ):
Номинальное сечение: 2,5 мм²
Общий диаметр провода: 3,4 мм
Номинальное напряжение U0/U: 450/750 В
Электрическое сопротивление жил, не более: 7,41 Ом/км
Электрическое сопротивление изоляции, не менее: 10 кОм/км
Радиус изгиба кабелей: 10 наружных диаметров
Температура окружающей среды, верхний предел: +35 °С
Температура окружающей среды, нижний предел: –50 °С
Влажность воздуха при 35 °C: 100 %
Строительная длина: 100 м
Гарантийный срок эксплуатации: 24 мес.
Срок службы: 15 лет
