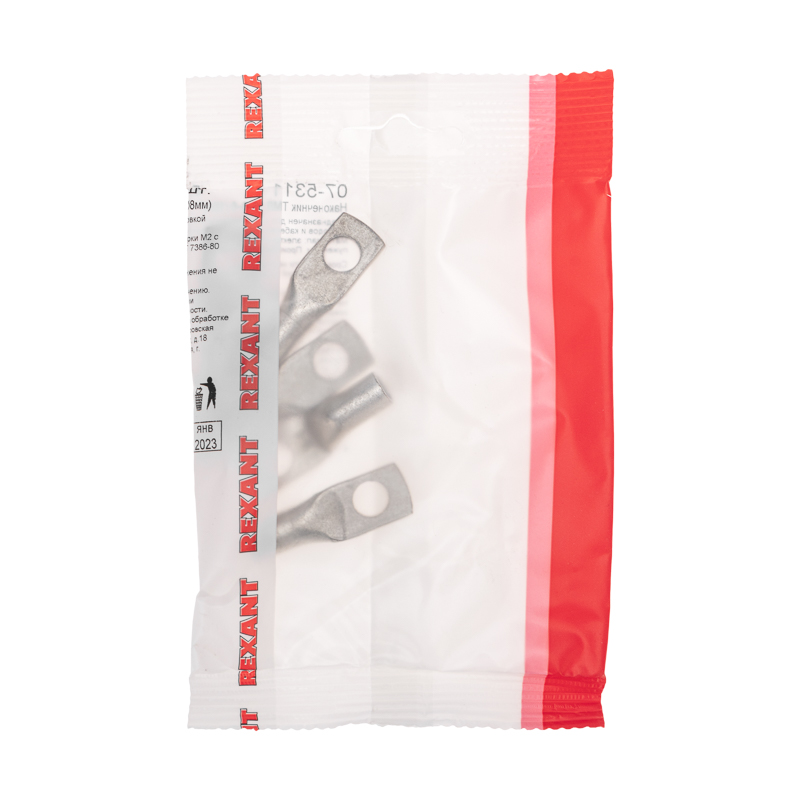

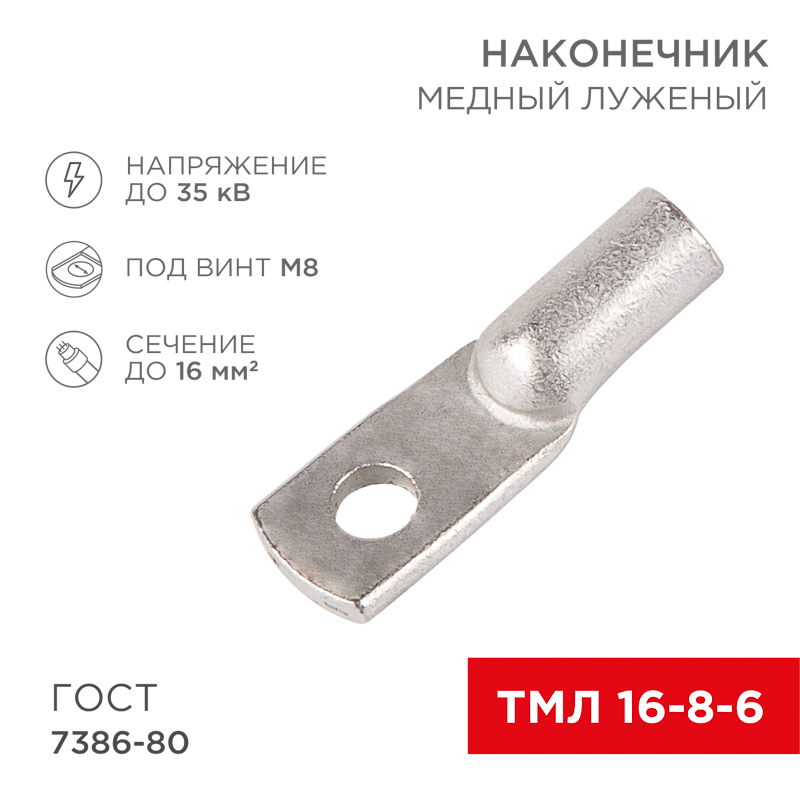

Наконечник медный луженый ТМЛ 16–8–6 (16мм² - Ø8мм) ГОСТ 7386-80 (в упак. 5 шт. ) REXANT
Арт: 07-5311
49.24 руб.
2 925 шт.Наличие:
5101520253035404550556065707580859095100105110115120125130135140145150155160165170175180185190195200205210215220225230235240245250255260265270275280285290295300305310315320325330335340345350355360365370375380385390395400405410415420425430435440445450455460465470475480485490495500
Описание

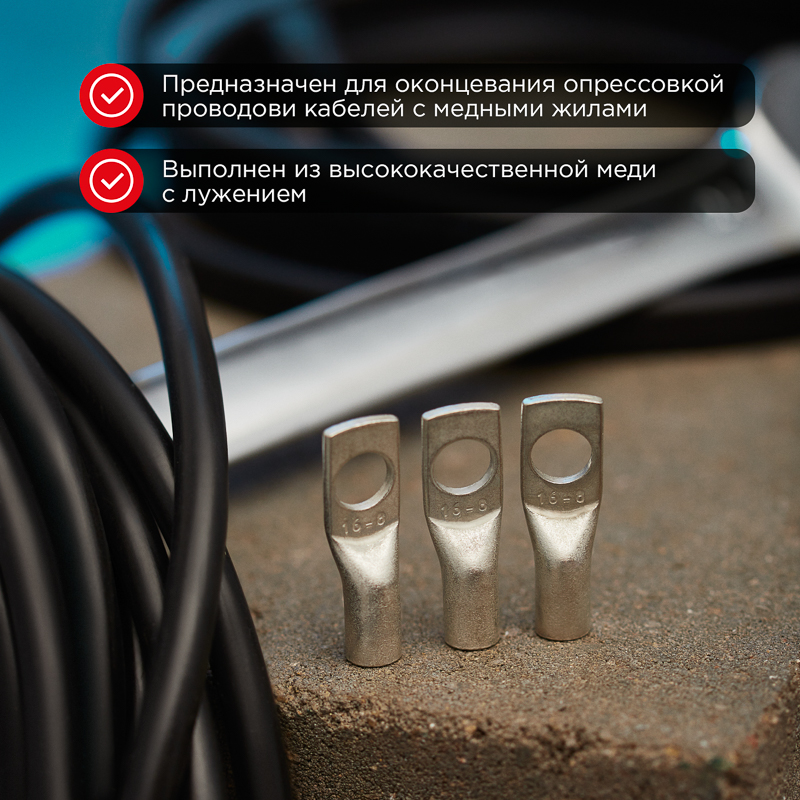

Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
16 — номинальное сечение наконечника, мм²;
8 — диаметр контактного стержня, мм;
6 — внутренний диаметр хвостовика, мм.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
16 — номинальное сечение наконечника, мм²;
8 — диаметр контактного стержня, мм;
6 — внутренний диаметр хвостовика, мм.
Технические характеристики
Серия
Наконечник
Применение
Оконцевание провода
Класс проводника
Класс 2 (многопроволочная жила)
Температура эксплуатации
-40...80 °C
Ширина изделия
1,6 см
Высота изделия
0,9 см
Длина изделия
4 см
Изолированн.
Нет
Материал
Медь
Защитное покрытие поверхности
Лужёный (-ая)
Форма фланца
Кольцевая
Номин. поперечное сечение
16 мм кв.
Угол соединения
180° (по горизонтали)
Диаметр контактного стержня (отверстие под болт)
8 мм
Вес
0.0082 кг
Технические характеристики ETIM
Класс проводника
Класс 2 (многопроволочная жила)
Материал
Медь
Защитное покрытие поверхности
Лужёный (-ая)
Изолированн.
Нет
Форма фланца
Кольцевая
Метрический размер болта (М..)
8,0000
Номин. поперечное сечение
16,0000 мм кв.
Со смотровым (контрольным) отверстием
Нет
Тонкий фланец
Нет
Угол соединения
180° (по горизонтали)
Количество монтажных отверстий
1,0000
