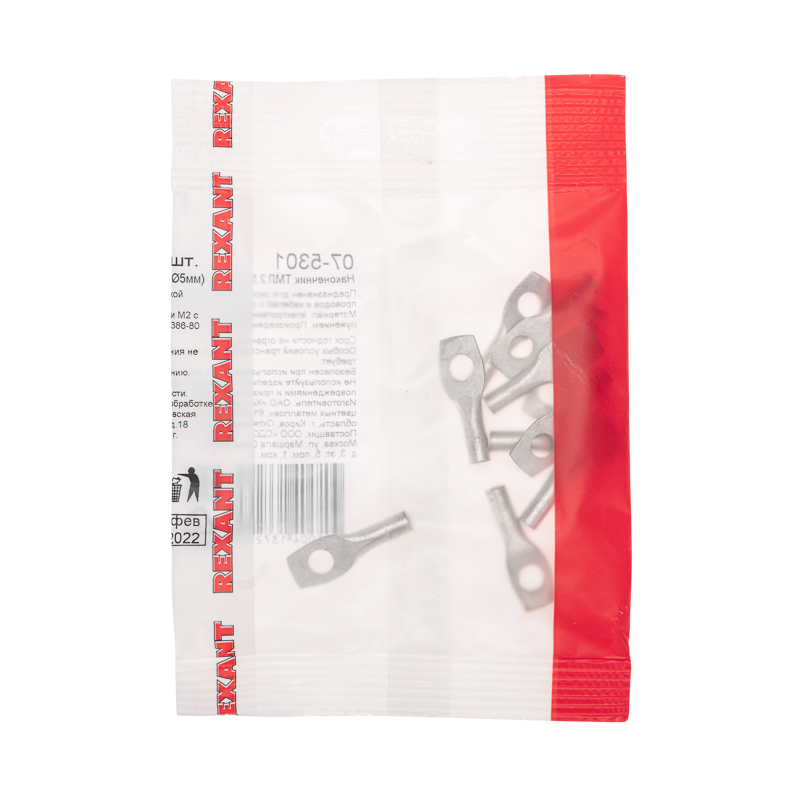

Наконечник медный луженый ТМЛ 2,5–5–2,6 (2,5мм² - Ø 5мм) ГОСТ 7386-80 (в упак. 10 шт. ) REXANT
Арт: 07-5301
13.12 руб.
1 040 шт.Наличие:
1020304050607080901001101201301401501601701801902002102202302402502602702802903003103203303403503603703803904004104204304404504604704804905005105205305405505605705805906006106206306406506606706806907007107207307407507607707807908008108208308408508608708808909009109209309409509609709809901000
Описание

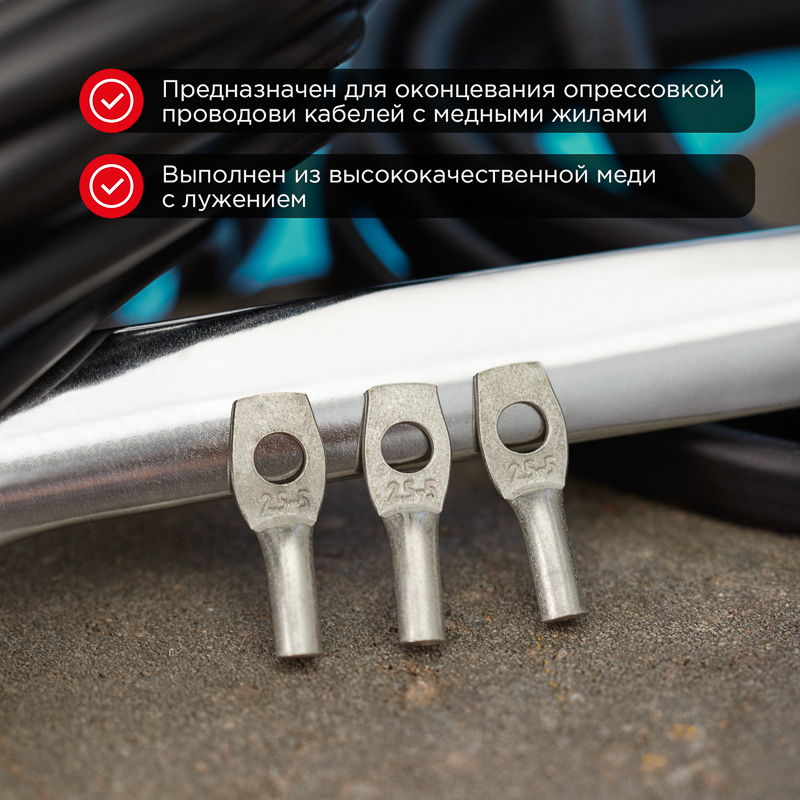

Наконечник кабельный медный луженый предназначен для оконцевания опрессовкой проводов и кабелей с медными жилами. Наконечник ТМЛ выполнен из высококачественного лужения с легирующими добавками висмута, что гарантирует надежную защиту контактных соединений от коррозии и может применяться в агрессивной среде, а также обеспечивает защиту от разрушения основного материала.
Наконечник медный луженый ТМЛ закрепляется на кабеле при помощи опрессовки. Конец кабеля предварительно очищают от изоляционного слоя специальным инструментом или ножом, затем соединяют и пропускают в гильзу. После этого хорошо зажимают кримпером или пресс-клещами, гидравлическим или механическим. Для надежной фиксации потребуется обжать не менее двух раз. Пресс-клещи выбирают, руководствуясь толщиной кабеля.
СТРУКТУРА ОБОЗНАЧЕНИЯ НАКОНЕЧНИКА TMЛ 2.5–5–2.6 ГОСТ 7386-80
Т — Труба — полуфабрикат, из которого изготовлен наконечник
М — Медь — материал, из которого изготовлен наконечник
Л — Луженый — покрытие
2.5 — номинальное сечение, мм²
5 — диаметр контактного стержня (отверстие под болт), мм
2.6 — внутренний диаметр хвостовика (отверстие под кабель), мм
ГОСТ 7386-80 — изготовлен в соответствии с ГОСТ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Материал: электротехническая медь марки М2
Покрытие: электролитическое лужение.
Состав защитного покрытия: олово-висмут (Sn-Bi)
Рабочее напряжение: до 35 кВ
Срок службы не ограничен.
Наконечник медный луженый ТМЛ закрепляется на кабеле при помощи опрессовки. Конец кабеля предварительно очищают от изоляционного слоя специальным инструментом или ножом, затем соединяют и пропускают в гильзу. После этого хорошо зажимают кримпером или пресс-клещами, гидравлическим или механическим. Для надежной фиксации потребуется обжать не менее двух раз. Пресс-клещи выбирают, руководствуясь толщиной кабеля.
СТРУКТУРА ОБОЗНАЧЕНИЯ НАКОНЕЧНИКА TMЛ 2.5–5–2.6 ГОСТ 7386-80
Т — Труба — полуфабрикат, из которого изготовлен наконечник
М — Медь — материал, из которого изготовлен наконечник
Л — Луженый — покрытие
2.5 — номинальное сечение, мм²
5 — диаметр контактного стержня (отверстие под болт), мм
2.6 — внутренний диаметр хвостовика (отверстие под кабель), мм
ГОСТ 7386-80 — изготовлен в соответствии с ГОСТ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Материал: электротехническая медь марки М2
Покрытие: электролитическое лужение.
Состав защитного покрытия: олово-висмут (Sn-Bi)
Рабочее напряжение: до 35 кВ
Срок службы не ограничен.
Технические характеристики
Серия
Наконечник
Применение
Оконцевание провода
Класс проводника
Класс 2 (многопроволочная жила)
Температура эксплуатации
-40...80 °C
Ширина изделия
1 см
Высота изделия
0,5 см
Длина изделия
2,8 см
Изолированн.
Нет
Материал
Медь
Защитное покрытие поверхности
Лужёный (-ая)
Форма фланца
Кольцевая
Номин. поперечное сечение
2,5 мм кв.
Угол соединения
180° (по горизонтали)
Диаметр контактного стержня (отверстие под болт)
5 мм
Вес
0.0026 кг
Технические характеристики ETIM
Класс проводника
Класс 2 (многопроволочная жила)
Материал
Медь
Защитное покрытие поверхности
Лужёный (-ая)
Изолированн.
Нет
Форма фланца
Кольцевая
Метрический размер болта (М..)
5,0000
Номин. поперечное сечение
2,5000 мм кв.
Со смотровым (контрольным) отверстием
Нет
Тонкий фланец
Нет
Угол соединения
180° (по горизонтали)
Количество монтажных отверстий
1,0000
