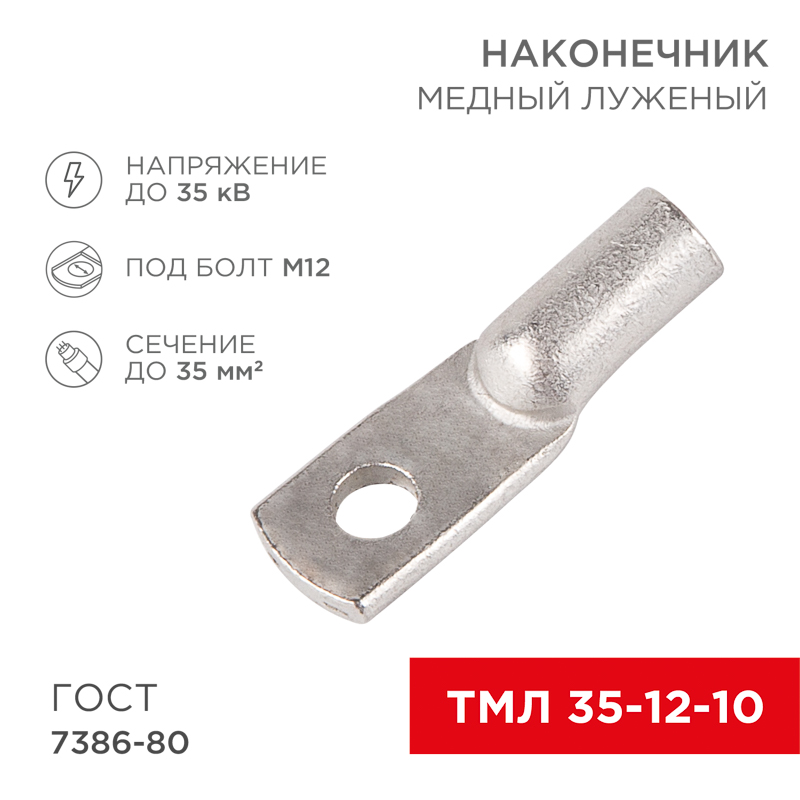

Наконечник медный луженый ТМЛ 35–12–10 (35мм² - Ø12мм) ГОСТ 7386-80 (в упак. 50 шт. ) REXANT

Кольцевой изолированный наконечник предназначен для подключения электрооборудования. Подключение осуществляется через контактное соединение на основе винтовой фиксации.
Наконечник используется для оконцевания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе или в других местах, где важна надежность соединения.
Применение наконечника ускоряет электромонтажные работы и позволяет многократно отсоединять и подключать провода к оборудованию.
Наконечник состоит из двух компонентов: металлического коннектора и защитного изолятора.
Металлический коннектор изготовлен из меди с поверхностным электролитическим лужением, поэтому может использоваться в условиях повышенной влажности. Изолятор клеммы выполнен из ПВХ.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).

Клемма плоская изолированная (КПИ гнездо - 3.8 мм) 0.5-1.5 мм² (fdD1.25-110(5)) REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении).
Изолированная плоская клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы - из поливинилхлорида (ПВХ), который надежно защищает место обжима кабеля. Обжатие производится специальными пресс-клещами (ht-301 H арт.12-3014, 12-3014; ht-301 N арт.12-3116; ht-301 W арт.12-3021, 12-3021-4) поверх защитного изолятора. Каждая клемма имеет фиксатор для более прочного механического соединения с штекерным разъемом. Цвет изолятора красный.

Основные характеристики:
Сечение применяемого провода в диапазоне: 0.5-1.5 мм²
Рабочая ширина клеммы: B = 3.8 мм
Максимально допустимая величина пропускаемой силы тока: 10 А
Температурный диапазон: -10...+75℃

Применение изолированных плоских клемм дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.

Вилочный изолированный наконечник предназначен для подключения электрооборудования. Позволяет разъединять подключение без полного откручивания крепежного соединения, всего лишь ослабив винтовую фиксацию.
Наконечник используется для оконцевания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе или в других местах, где важна надежность соединения.
Применение наконечника ускоряет электромонтажные работы и позволяет многократно отсоединять и подключать провода к оборудованию.
Наконечник состоит из двух компонентов: металлического коннектора (вилки) и защитного изолятора, закрывающего место обжима.
Металлический коннектор изготовлен из меди с поверхностным электролитическим лужением, поэтому может использоваться в условиях повышенной влажности. Изолятор клеммы выполнен из ПВХ.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).

Вилочный изолированный наконечник предназначен для подключения электрооборудования. Позволяет разъединять подключение без полного откручивания крепежного соединения, всего лишь ослабив винтовую фиксацию.
Наконечник используется для оконцевания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе или в других местах, где важна надежность соединения.
Применение наконечника ускоряет электромонтажные работы и позволяет многократно отсоединять и подключать провода к оборудованию.
Наконечник состоит из двух компонентов: металлического коннектора (вилки) и защитного изолятора, закрывающего место обжима.
Металлический коннектор изготовлен из меди с поверхностным электролитическим лужением, поэтому может использоваться в условиях повышенной влажности. Изолятор клеммы выполнен из ПВХ.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).

Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.

Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.

Строительно-монтажные экспресс-клеммы REXANT предназначены для подсоединения медных одножильных проводников. Они являются одним из самых быстрых, надежных и удобных способов монтажа проводников в условиях нехватки и ограничения площади.
Обеспечивают экономию места до 50% по сравнению с простыми пружинными клеммами.
Компактный прозрачный корпус удобен для контроля соединения, а яркая цветовая разметка способствует визуальному различию клемм по количеству проводников.
Экспресс-клеммы одновременно подходят для медных и алюминиевых проводников.
Прочный корпус из высококачественных материалов не поддерживает горение.
Быстрый монтаж обеспечивается за счет пружинного способа соединения.

Технические характеристики:
Материал корпуса: полиамид 66
Контакты: луженая медь
Количество контактов: 3
Цвет: прозрачный
Напряжение: 450 В
Ток: 24 А
Поддерживаемое сечение: 3x0,2-2,5 мм² (одножильный провод)
Длина зачистки изоляции: 11 мм
Рабочая температура: –40...+85 °С

Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
35 — номинальное сечение наконечника, мм²;
10 — диаметр контактного стержня, мм;
10 — внутренний диаметр хвостовика, мм.

Наконечник ТМЛ 35–10–10 (35мм² - Ø10мм) REXANT предназначен для оконцевания проводов и кабелей с медными и алюминиевыми жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной.
Наконечник изготовлен из меди высокого качества, подвергнутой лужению, что улучшает электрический контакт, защищает изделие от окисления и коррозии, а также препятствует разрушению основного материала.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
35 — номинальное сечение наконечника, мм²;
10 — диаметр контактного стержня, мм;
10 — внутренний диаметр хвостовика, мм.

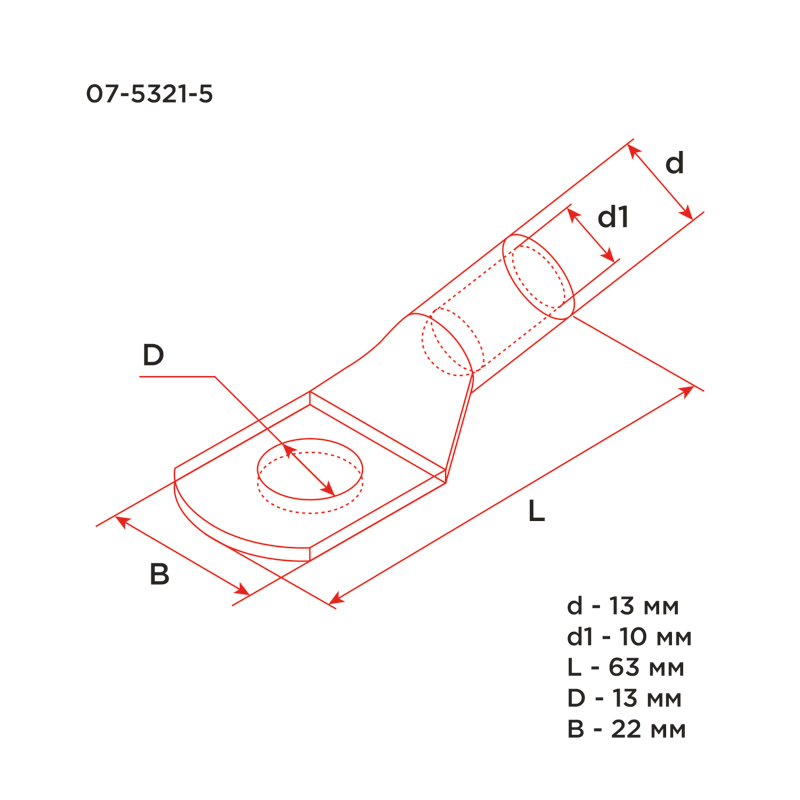

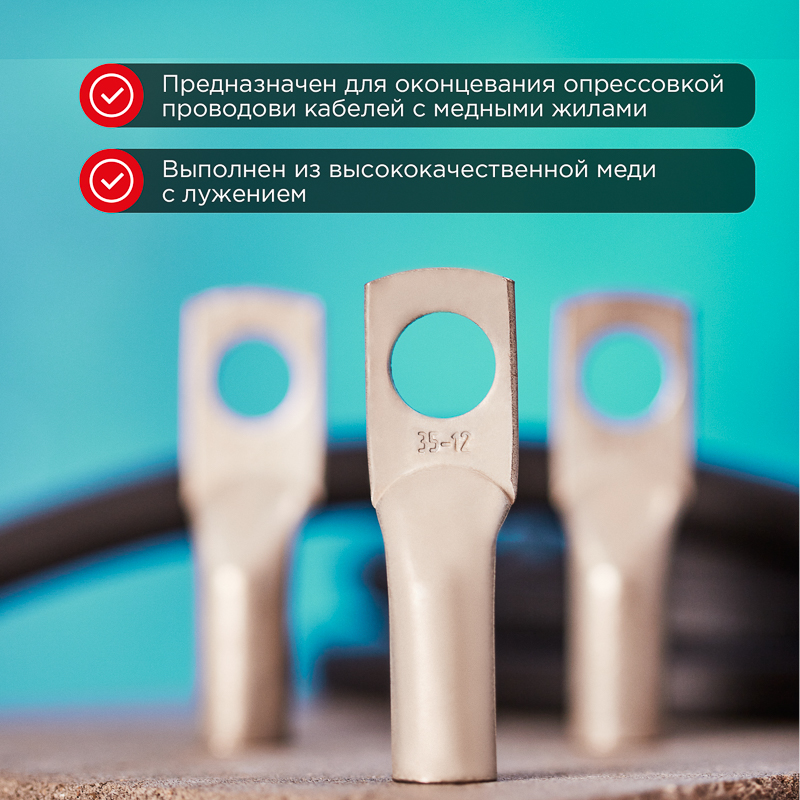

Наконечник ТМЛ 35–12–10 (35мм² - Ø12мм) REXANT предназначен для оконцевания проводов и кабелей с медными и алюминиевыми жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной.
Наконечник изготовлен из меди высокого качества, подвергнутой лужению, что улучшает электрический контакт, защищает изделие от окисления и коррозии, а также препятствует разрушению основного материала.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
35 — номинальное сечение наконечника, мм²;
12 — диаметр контактного стержня, мм;
10 — внутренний диаметр хвостовика, мм.
