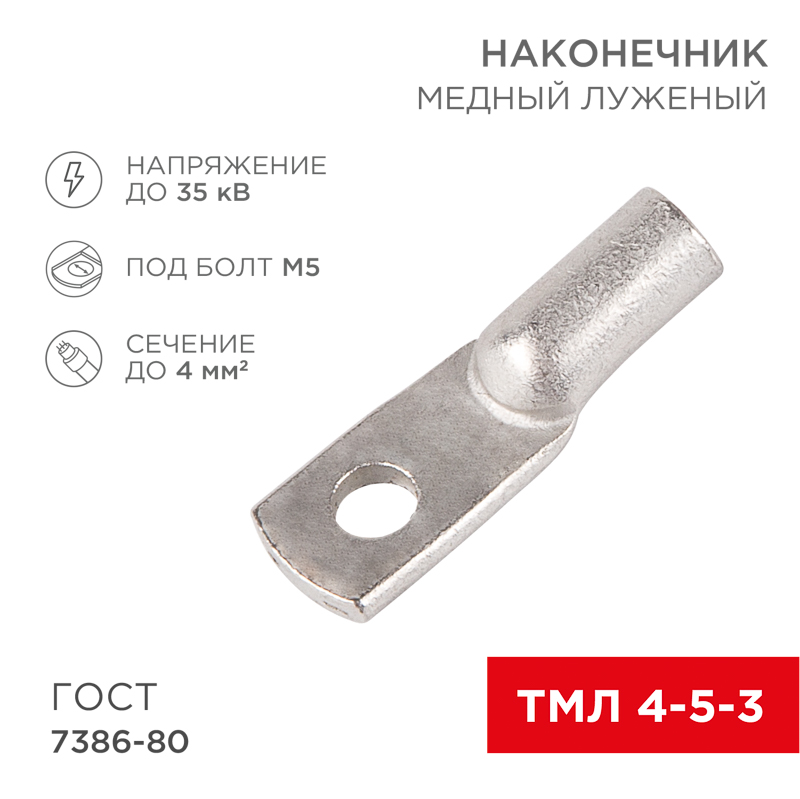

Наконечник медный луженый ТМЛ 4–5–3 (4мм² - Ø5мм) ГОСТ 7386-80 (в упак. 10 шт. ) REXANT
Арт: 07-5303
16.65 руб.
580 шт.Наличие:
102030405060708090100110120130140150160170180190200210220230240250260270280290300310320330340350360370380390400410420430440450460470480490500510520530540550560570580
Описание
Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.

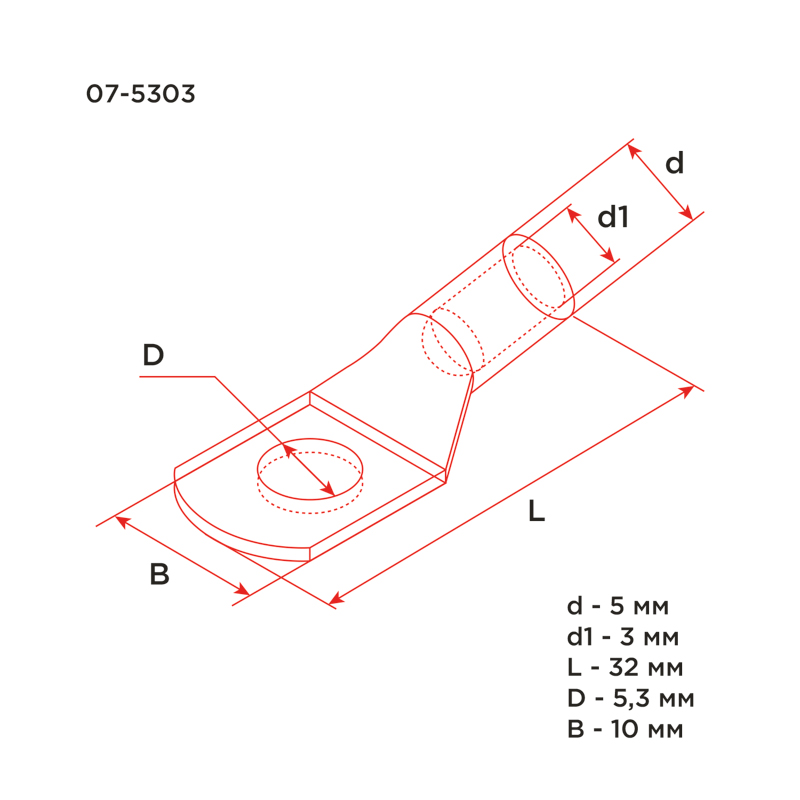

Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
4 — номинальное сечение наконечника, мм²;
5 — диаметр контактного стержня, мм;
3 — внутренний диаметр хвостовика, мм.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
4 — номинальное сечение наконечника, мм²;
5 — диаметр контактного стержня, мм;
3 — внутренний диаметр хвостовика, мм.
Технические характеристики
Серия
Наконечник
Применение
Оконцевание провода
Класс проводника
Класс 2 (многопроволочная жила)
Температура эксплуатации
-40...80 °C
Ширина изделия
1 см
Высота изделия
0,5 см
Длина изделия
3,2 см
Изолированн.
Нет
Материал
Медь
Защитное покрытие поверхности
Лужёный (-ая)
Форма фланца
Кольцевая
Номин. поперечное сечение
4 мм кв.
Угол соединения
180° (по горизонтали)
Диаметр контактного стержня (отверстие под болт)
5 мм
Вес
0.002 кг
Технические характеристики ETIM
Класс проводника
Класс 2 (многопроволочная жила)
Материал
Медь
Защитное покрытие поверхности
Лужёный (-ая)
Изолированн.
Нет
Форма фланца
Кольцевая
Метрический размер болта (М..)
5,0000
Номин. поперечное сечение
4,0000 мм кв.
Со смотровым (контрольным) отверстием
Нет
Тонкий фланец
Нет
Угол соединения
180° (по горизонтали)
Количество монтажных отверстий
1,0000
