Наконечник медный луженый ТМЛ 6–6–4 (6мм² - Ø6мм) ГОСТ 7386-80 (в упак. 10 шт. ) REXANT

Кабель ВВГ-Пнг(А) 4х1,5 силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабель соответствует требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).

Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабель не распространяет горение при групповой прокладке.

Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- з — заполнение из поливинилхлоридного пластиката пониженной горючести с толщиной слоя не менее 0,5 мм;
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория.

Технические характеристики:
Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: +400 °С
Строительная длина кабелей для сечений основных жил: 100 или 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет

Кольцевой изолированный наконечник предназначен для подключения электрооборудования. Подключение осуществляется через контактное соединение на основе винтовой фиксации.
Наконечник используется для оконцевания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе или в других местах, где важна надежность соединения.
Применение наконечника ускоряет электромонтажные работы и позволяет многократно отсоединять и подключать провода к оборудованию.
Наконечник состоит из двух компонентов: металлического коннектора и защитного изолятора.
Металлический коннектор изготовлен из меди с поверхностным электролитическим лужением, поэтому может использоваться в условиях повышенной влажности. Изолятор клеммы выполнен из ПВХ.
Обжатие производится специальными пресс-клещами поверх защитного изолятора (ht-301 H арт. 12-3014, 12-3014-4; ht-301 N арт. 12-3116; ht-301 W арт. 12-3021, 12-3021-4).

Штыревой втулочный изолированный наконечник предназначен для подключения различного электрооборудования и монтажа электросетей.
Такой современный способ подготовки кабеля заменяет процесс облуживания или скрутки многожильных медных проводов, а также формирует целостное окончание кабеля для последующего подключения к промышленному или бытовому электрооборудованию.
Втулочный наконечник изготовлен из меди с поверхностным электролитическим лужением и рассчитан на монтаж 2 проводников с соответствующим сечением под опрессовку. Подключение одновременно 2 проводов значительно экономит время на монтаж электросети.
Предварительно зачищенные жилы заводятся внутрь латунной втулки и обжимаются специальными обжимными инструментами – кримперами (ht-8164 арт. 12-3206; ht-301E арт. 12-3114; ht-301S арт. 12-3119, 12-3019-4).
Для удобства заведения многожильных проводов внутрь латунной втулки предусмотрена манжета конической формы, изготовленная из поливинилхлорида (ПВХ), обеспечивающая надежную защиту соединения от влаги и других внешних воздействий.

Кабель ВВГ-Пнг(А)-LS 3х1,5 силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16.К71-310-2001).

Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабель не распространяет горение как при одиночной, так и при групповой прокладке.

Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — кабель в плоском исполнении (пример: ВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория;
- LS — Low Smoke, низкое дымо- и газовыделение.

Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: +350 °С
Строительная длина кабелей для сечений основных жил: 100 или 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет

Кабель ВВГ-Пнг(А)-LS силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных наружных сооружениях и электроустановок; кабельных эстакадах, галереях, не распространяет горение при групповой прокладке. Подходит для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Прокладка и монтаж кабелей без предварительного подогрева производятся при температуре не ниже -15 °С. Соответствует требованиям ГОСТ 31996-2012 (ТУ 16.К71-310-2001).

Расшифровка обозначения кабеля силового ВВГ:
- Первая В – изоляция из ПВХ-пластиката (винила);
- Вторая В – оболочка из ПВХ-пластиката;
- Г – голый (отсутствие защитного покрова);
- П – кабель в плоском исполнении;
- нг – не распространяет горение при групповой прокладке;
- (А) – высшая категория по нераспространению горения (категория А);
- LS – Low Smoke, низкое дымо- и газовыделение.

Технические характеристики:
Вид климатического исполнения: УХЛ 5 и 1 по ГОСТ 15150-69
Диапазон температур эксплуатации: -50...+50 °С
Минимальный радиус изгиба при прокладке: 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная допустимая температура жил при коротком замыкании: +400 °С
Материал жил проводника: медь
Класс токопроводящей жилы (Европейские стандарты): класс 1; однопроволочная жила
Защитный провод заземления: да
Номинальное сечение проводника: 2,5 мм²
Внешний диаметр кабеля: 11,1 мм
Количество жил: 3
Номинальное напряжение u: 0,66
Длина: 100 м
Гарантийный срок эксплуатации: 5 лет
Срок службы: 30 лет

Токопроводящая жила – медная, круглой формы, многопроволочная класса 5 по ГОСТ 22483-2012. Число жил 1, 2, 3, 5 с номинальным сечением 1,5-35,0 мм².
Изоляция для кабелей КГтп-ХЛ из композиции на основе термоэластопластов.
Изолированные жилы должны иметь отличительную расцветку. Изоляция жилы заземления – зелено-желтой расцветки. Изоляция нулевой жилы – синего цвета.
Скрутка – изолированные жилы двух-, и трехжильных кабелей скручиваются между собой. Пятижильные кабели скручиваются вокруг сердечника из термоэластопласта.
Оболочка из композиции на основе стирольных термоэластопластов.
В одножильных кабелях КГтп-ХЛ допускается замена изоляции и оболочки изоляционно-защитной оболочкой из термоэластопласта.

Номинальная толщина изоляционно-защитной оболочки должна быть равна сумме номинальных толщин изоляции и оболочки. Цвет оболочки черный.

Применение:
Кабели КГ используют в силовых агрегатах, подвижных подъемных механизмах, подъемно-транспортном оборудовании, электроинструментах и других оборудованиях повышенной мощности, а также в сварочных аппаратах для осуществления различных видов сварочных работ. Кабели предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °С. Диапазон допустимых температур –60...+50 °С.

Расшифровка кабеля:
К – Кабель
Г – Гибкий
тп – изоляция и оболочка из термоэластопласта
ХЛ – холодостойкое исполнение

Технические характеристики:
Климатическое исполнение ХЛ, категории размещений 1, 2, 3 по ГОСТ 15150-69
Номинальное переменное напряжение: 660 В частотой до 400 Гц
Номинальное постоянное напряжение: 1000 В
Испытательное переменное напряжение: 2,5 кВ частотой 50 Гц
Время выдержки при испытании: 5 мин
Сопротивление изоляции при 20 °С: не менее 50 МОм•км
Строительная длина: 100...150 м в зависимости от сечения жил
Допустимая температура нагрева жил: 75 °С
Минимальный радиус изгиба: 8 наружных диаметров
Растягивающее усилие на кабель должно быть не более 19,6 Н (2,0 кгс) на 1 мм² суммарного сечения всех жил
Диапазон рабочих температур: −60...+50 °C
Прокладка и монтаж кабелей без предварительного обогрева производится при температуре не ниже -40 ºС
Срок службы: не менее 3 лет (срок службы исчисляется с момента изготовления кабеля)
Гарантийный срок эксплуатации 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Класс пожарной опасности по НПБ 248 О2.7.2.4
Код ОКП 35 4000

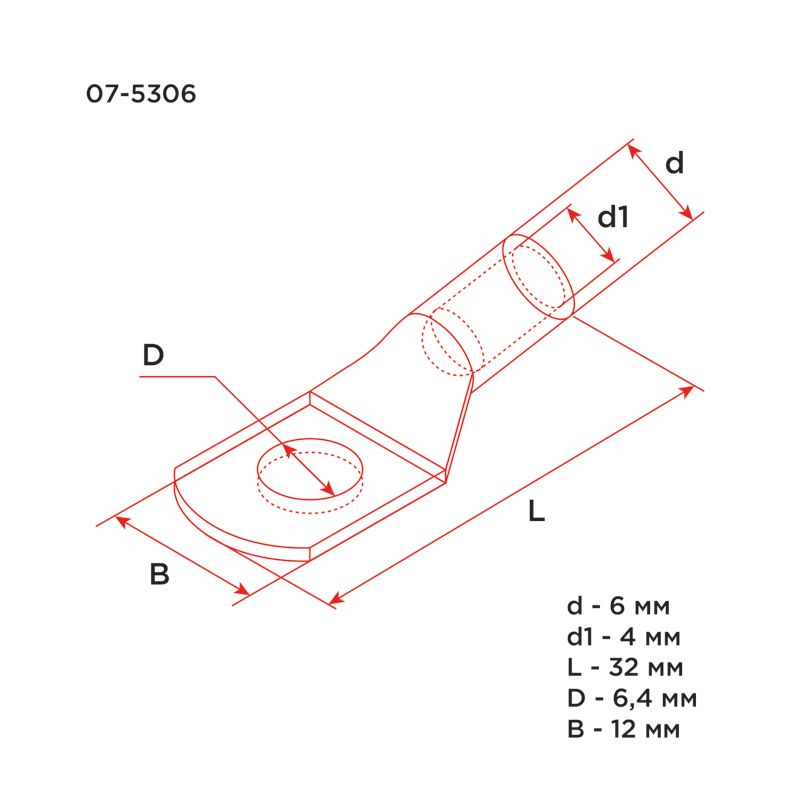

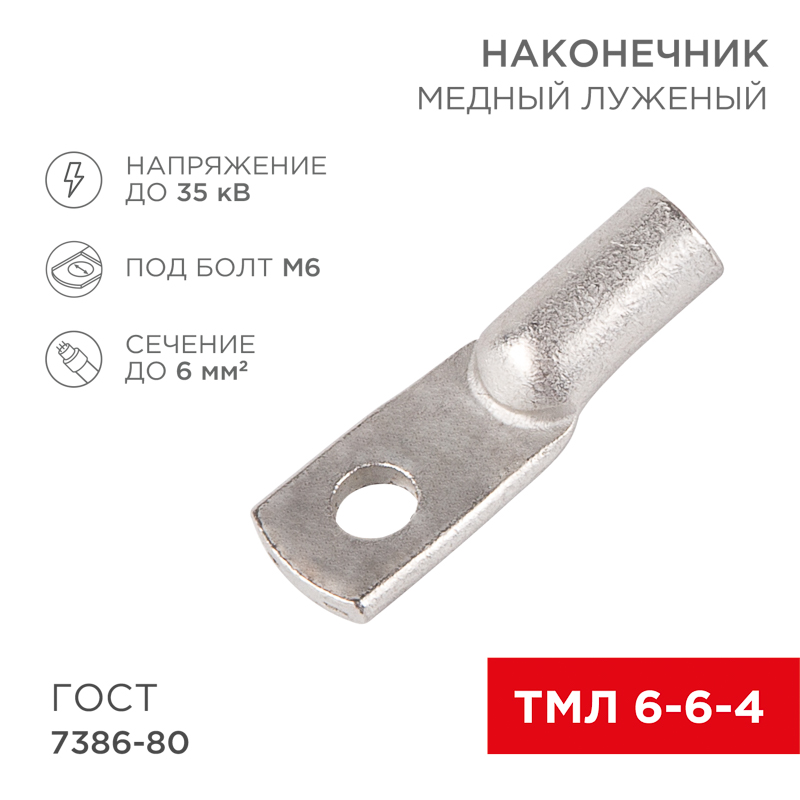

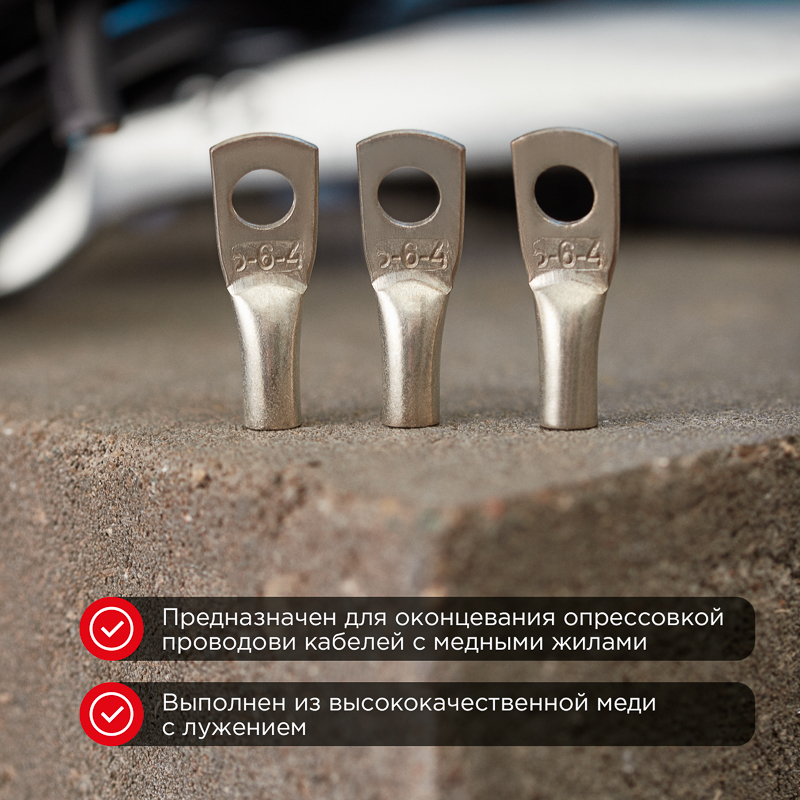

Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Облегченный вес наконечника упрощает монтаж и улучшает удобство использования.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
6 — номинальное сечение наконечника, мм²;
6 — диаметр контактного стержня, мм;
4 — внутренний диаметр хвостовика, мм.

Медная луженая гильза ГМЛ 70-13 (70 мм² - Ø 13 мм) REXANT применяется для оконцевания проводов или кабелей с медными жилами путем опрессовки.
Гильза выполнена из луженой меди, благодаря чему отличается высокой стойкостью к окислению и коррозии.
Изделие обладает сквозной конструкцией.
Структура обозначения:
Г — Гильза;
М — Медь — материал, из которого изготовлена гильза;
Л — Луженая — покрытие;
70 — номинальное сечение гильзы, мм²;
13,0 — внутренний диаметр, мм;

Медная луженая гильза ГМЛ 35-9 (35 мм² - Ø 9 мм) REXANT применяется для оконцевания проводов или кабелей с медными жилами путем опрессовки.
Гильза выполнена из луженой меди, благодаря чему отличается высокой стойкостью к окислению и коррозии.
Изделие обладает сквозной конструкцией.
Структура обозначения:
Г — Гильза;
М — Медь — материал, из которого изготовлена гильза;
Л — Луженая — покрытие;
35 — номинальное сечение гильзы, мм²;
9,0 — внутренний диаметр, мм.

Пружинные двухполюсные клеммы с монтажными ножками REXANT предназначены для присоединения и ответвления одножильных и многожильных медных проводников в электрических цепях переменного тока напряжением до 450 В. Наличие маркировки («фаза», «ноль», «земля») на подвижной части зажима, наличие монтажной ножки. Материал корпуса – самозатухающий ПВХ, материал контакта – электротехническая сталь.
1. Сечение многожильного провода -0,5х2,5мм²
2. Номинальный ток - 16А
3.Номинальное рабочее напряжение - 450В
4.Тип соединения - фиксатор/защелка
5. Количество полюсов - 2. 6. Наличие маркировки («фаза», «ноль», «земля») на подвижной части зажима. 7. Температурный диапазон в режиме эксплуатации: -60... +40 ℃
