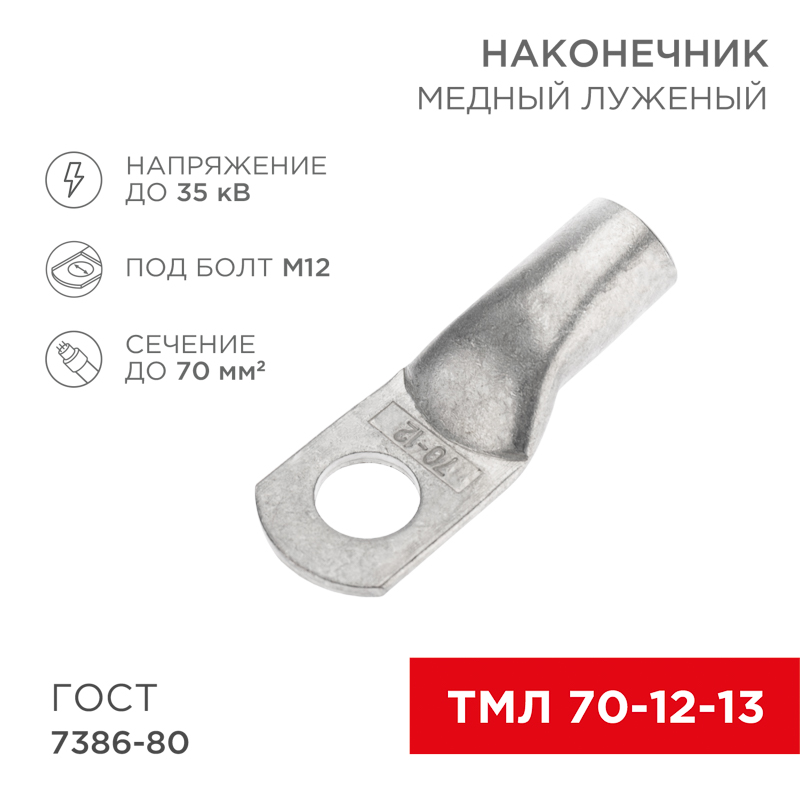

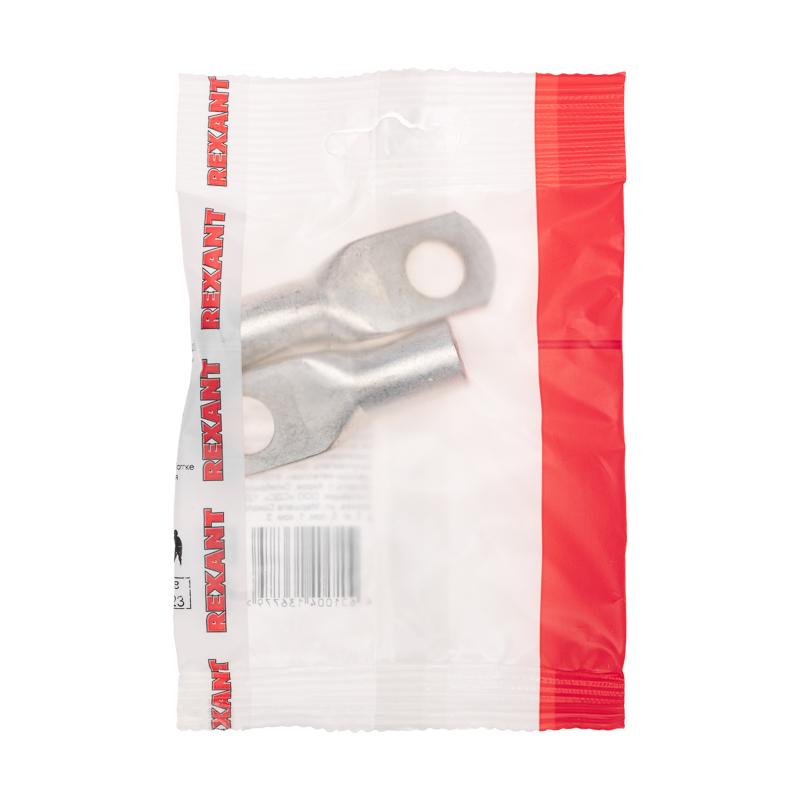

Наконечник медный луженый ТМЛ 70–12–13 (70мм² - Ø12мм) ГОСТ 7386-80 (в упак. 2 шт. ) REXANT
Арт: 07-5326
140.79 руб.
99 шт.Наличие:
2468101214161820222426283032343638404244464850525456586062646668707274767880828486889092949698
Описание
Наконечник предназначен для оконцевания проводов и кабелей с медными и жилами посредством опрессовки для последующего болтового соединения проводника с оборудованием или шиной. Изготавливается по ГОСТ 7386-80.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Облегченный вес наконечника упрощает монтаж и улучшает удобство использования.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
70 — номинальное сечение наконечника, мм²;
12 — диаметр контактного стержня, мм;
13 — внутренний диаметр хвостовика, мм.
Наконечник выполнен из электротехнической меди марки М2, подвергнутой электролитическому лужению, которое осуществляется путем нанесения слоя олова-висмута (Sn-Bi) на поверхность меди. Это гарантирует надежную защиту контактных соединений, препятствует разрушению основного материала, а также позволяет применять изделие в агрессивной среде.
Облегченный вес наконечника упрощает монтаж и улучшает удобство использования.
Структура обозначения:
Т — Труба — полуфабрикат, из которого изготовлен наконечник;
М — Медь — материал, из которого изготовлен наконечник;
Л — Луженый — покрытие;
70 — номинальное сечение наконечника, мм²;
12 — диаметр контактного стержня, мм;
13 — внутренний диаметр хвостовика, мм.
Технические характеристики
Серия
Наконечник
Применение
Оконцевание провода
Класс проводника
Класс 2 (многопроволочная жила)
Температура эксплуатации
-40...80 °C
Ширина изделия
2,4 см
Высота изделия
1,6 см
Длина изделия
6,5 см
Изолированн.
Нет
Материал
Медь
Защитное покрытие поверхности
Лужёный (-ая)
Форма фланца
Кольцевая
Номин. поперечное сечение
70 мм кв.
Угол соединения
180° (по горизонтали)
Диаметр контактного стержня (отверстие под болт)
12 мм
Вес
0.03174 кг
Технические характеристики ETIM
Класс проводника
Класс 2 (многопроволочная жила)
Материал
Медь
Защитное покрытие поверхности
Лужёный (-ая)
Изолированн.
Нет
Форма фланца
Кольцевая
Метрический размер болта (М..)
12,0000
Номин. поперечное сечение
70,0000 мм кв.
Со смотровым (контрольным) отверстием
Нет
Тонкий фланец
Нет
Угол соединения
180° (по горизонтали)
Количество монтажных отверстий
1,0000
