Ответвительный зажим N 70-TE 16-150/16-150 мм²
Арт: 07-9320
560.75 руб.
1 шт.Наличие:
123456789101112131415161718192021222324252627282930313233343536373839404142434445464748495051525354555657585960616263646566676869707172737475767778798081828384858687888990919293949596979899100
Описание

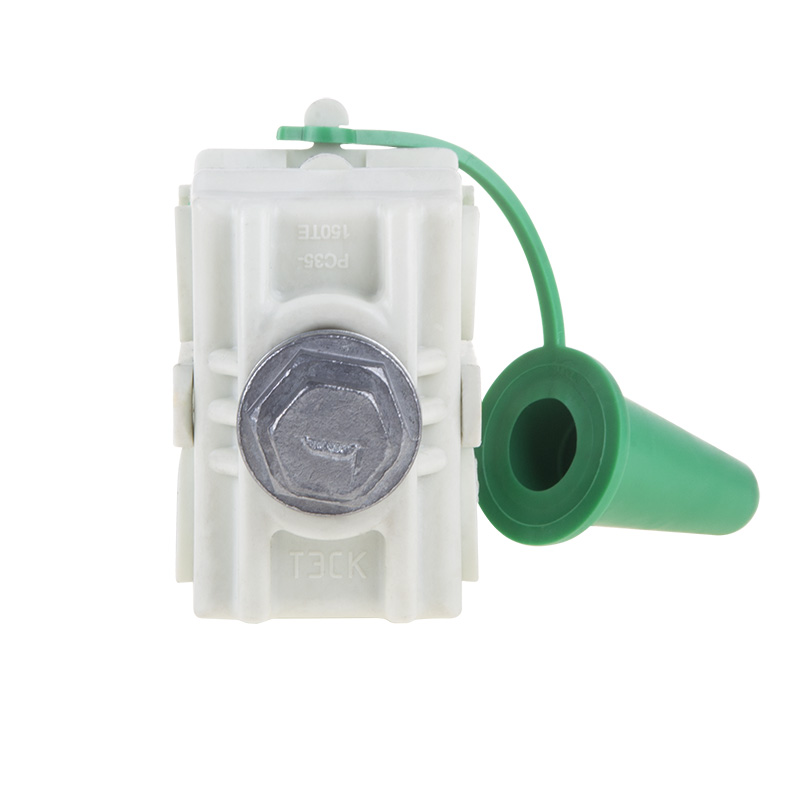

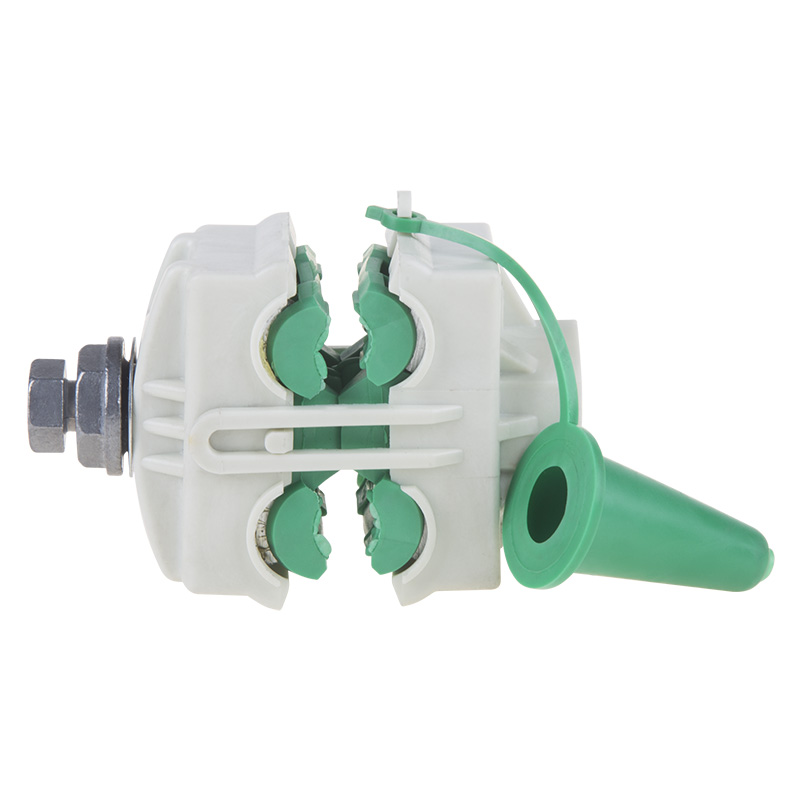

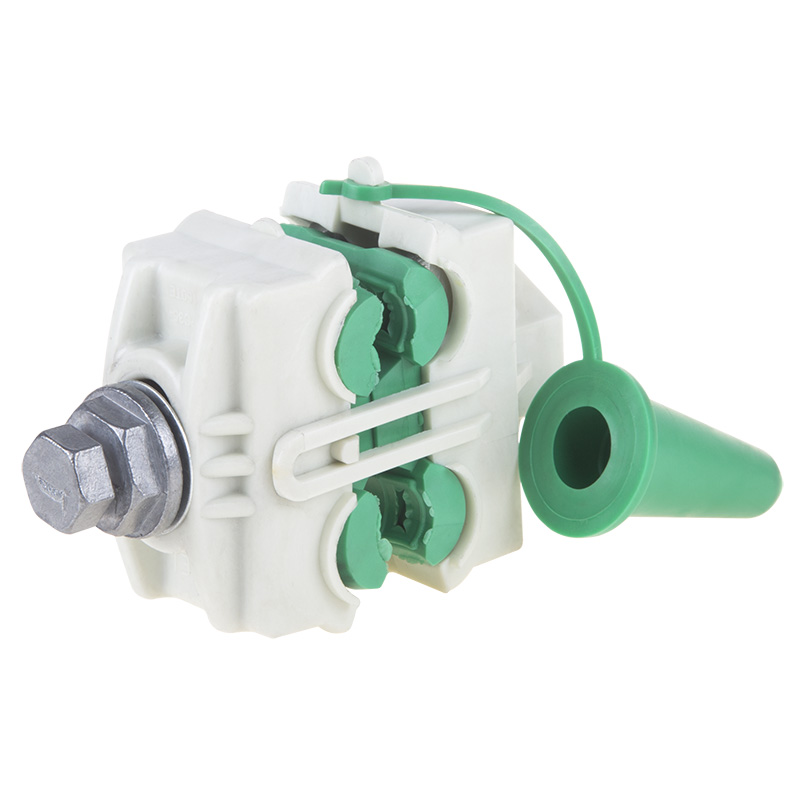

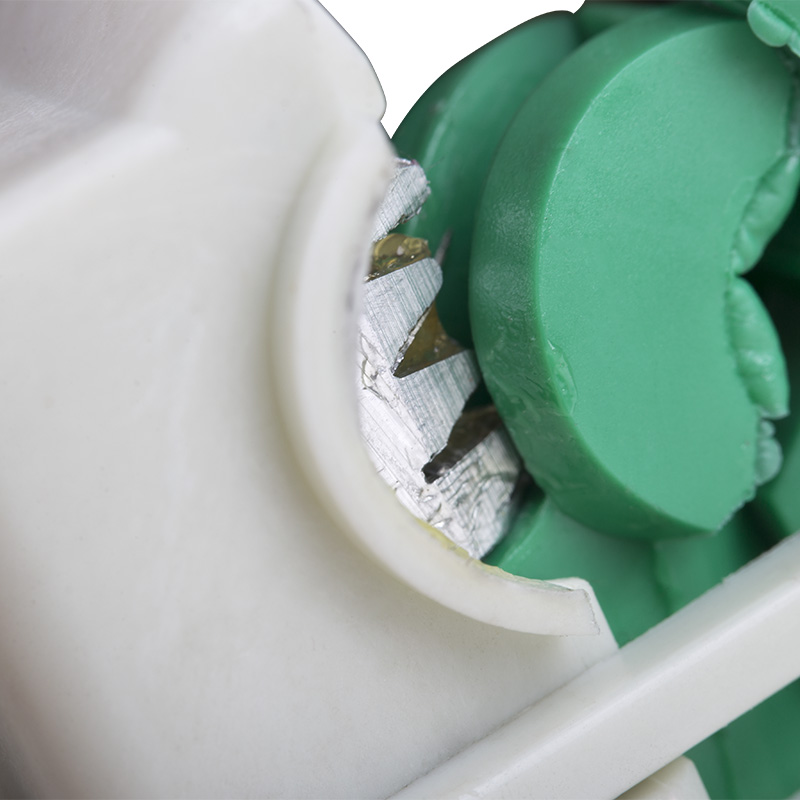

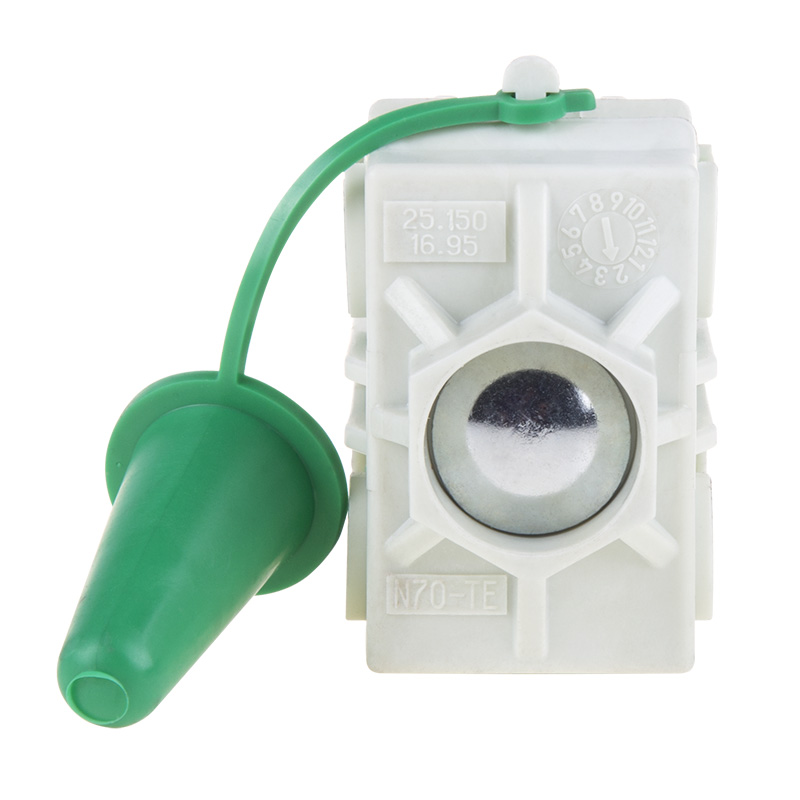

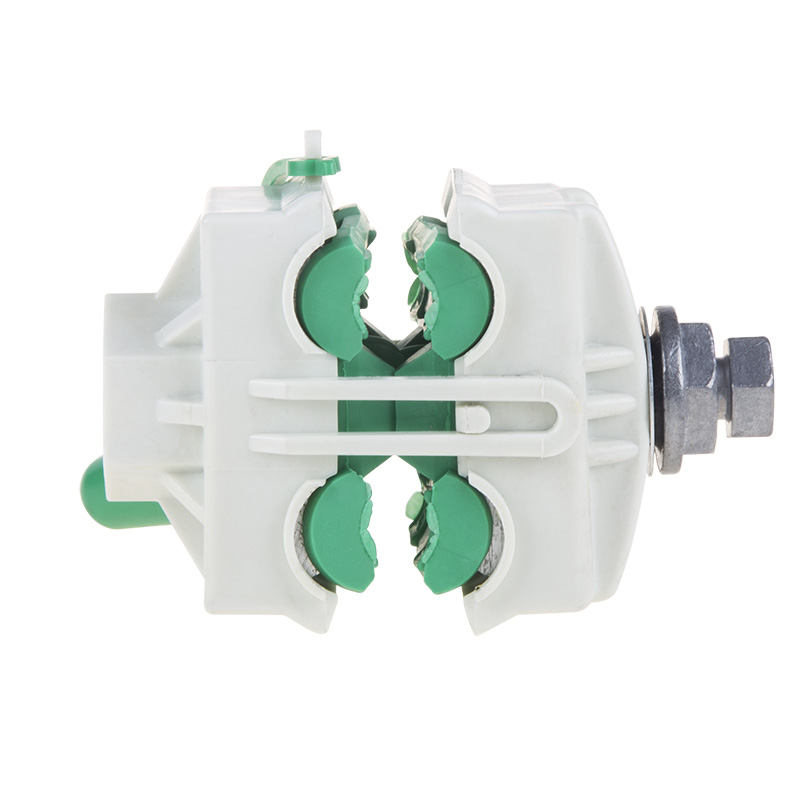

Применяется для соединения неизолированных алюминиевых проводов с СИП. Срывная металлическая головка из алюминиевого сплава. Нижняя планка для фиксации зажима при затяжке болта. Корпус зажима сделан из армированного композиционного диэлектрического пластика, устойчивого к ультрафиолетовому излучению.
Герметичность обеспечена специальным атмосферо- и ультрафиолетостойким эластомером. Не требуется специальных ключей. Допускается монтаж при температуре окружающего воздуха до –25 °С. Изоляция испытана напряжением 6 кВ.
Сечение жилы, мм²:
- Магистраль 16-150 мм²
- Ответвления 16-150 мм²
Срывная головка:
- Усилие затяжки 16 Нм
- Размер головки 13 мм
Герметичность обеспечена специальным атмосферо- и ультрафиолетостойким эластомером. Не требуется специальных ключей. Допускается монтаж при температуре окружающего воздуха до –25 °С. Изоляция испытана напряжением 6 кВ.
Сечение жилы, мм²:
- Магистраль 16-150 мм²
- Ответвления 16-150 мм²
Срывная головка:
- Усилие затяжки 16 Нм
- Размер головки 13 мм
Технические характеристики
Серия
Зажим ответвительный
Применение
Соединение неизолированных алюминиевых проводов СИП
Материал корпуса
Пластик
Напряжение
600 В
Изолирован
Нет
Номин. поперечное сечение ответвления
16...150 мм кв.
Номин. поперечное сечение магистрали
16...150 мм кв.
Вес
0.154 кг
Технические характеристики ETIM
Защитное покрытие поверхности
Без покрытия (голый)
Тип соединения
Винтовое/болтовое соединение с прокалыванием изоляции (IPC)
Изолированный зажим
Нет
Номин. поперечное сечение ответвления
16...150 мм кв.
Номин. поперечное сечение магистрали
16...150 мм кв.
