Многоразовые пятипроводные клеммы REXANT с монтажной площадкой предназначены для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
1. Сечение многожильного провода - 0,08-4мм²
2. Сечение одножильного жесткого провода - 0,08-2,5мм²
3. Номинальный ток - 32А
4.Номинальное рабочее напряжение - 400В
5.Тип соединения - фиксатор/защелка
6. Количество вводов - 10
7. Количество полюсов - 5.

Соединительная многоразовая клемма СМК 22-414 тм REXANT на 4 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.
Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.

Характеристики:
Материал: Полиамид 66;
Количество контактов: 4;
Материал контактов: луженая медь;
Зажим: сталь;
Цвет: серый;
Напряжение: 400В;
Типы подключаемых проводов: одножильные, многожильные;
Ток: для одножильных проводов — 32А, для многожильных проводов — 24А;
Поддерживаемое сечение: 4x0.08-4мм² (одножильный провод), 4x0.08-2.5мм² (многожильный провод);
Рабочая температура: –40...+85 ºC.

Многоразовая однополюсная проходная клемма REXANT с разъемным соединением предназначена для соединения медных одножильных и многожильных зачищенных проводников. Позволяет организовать надежное электрическое соединение с возможностью быстрого разъединения при необходимости.
Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.

Многоразовая двухполюсная проходная клемма REXANT с разъемным соединением предназначена для соединения медных одножильных и многожильных зачищенных проводников. Позволяет организовать надежное электрическое соединение с возможностью быстрого разъединения при необходимости.
Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.

Многоразовая трехполюсная проходная клемма REXANT с разъемным соединением предназначена для соединения медных одножильных и многожильных зачищенных проводников. Позволяет организовать надежное электрическое соединение с возможностью быстрого разъединения при необходимости.
Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта.

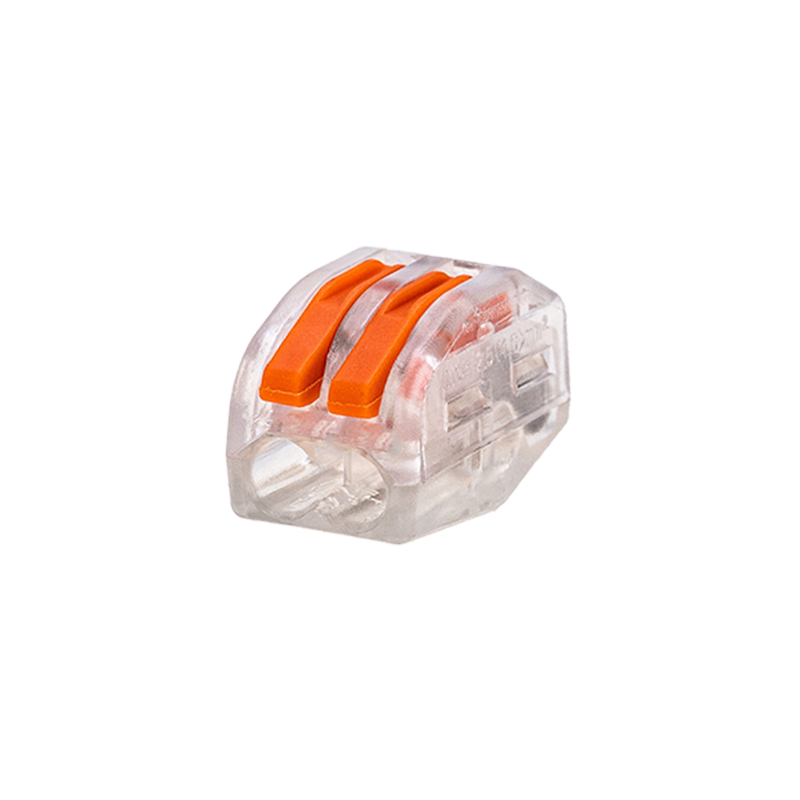

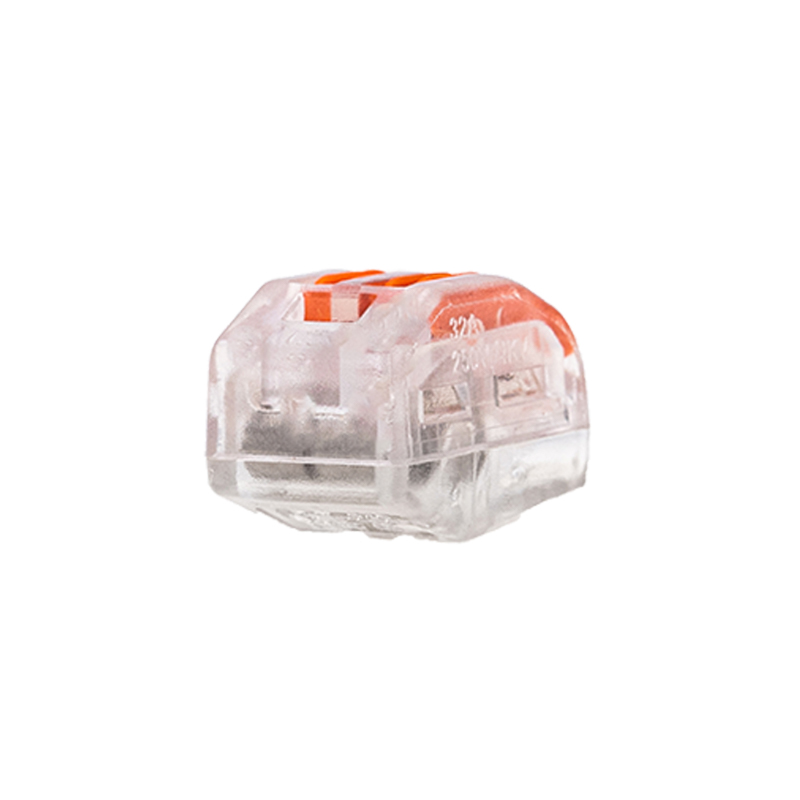

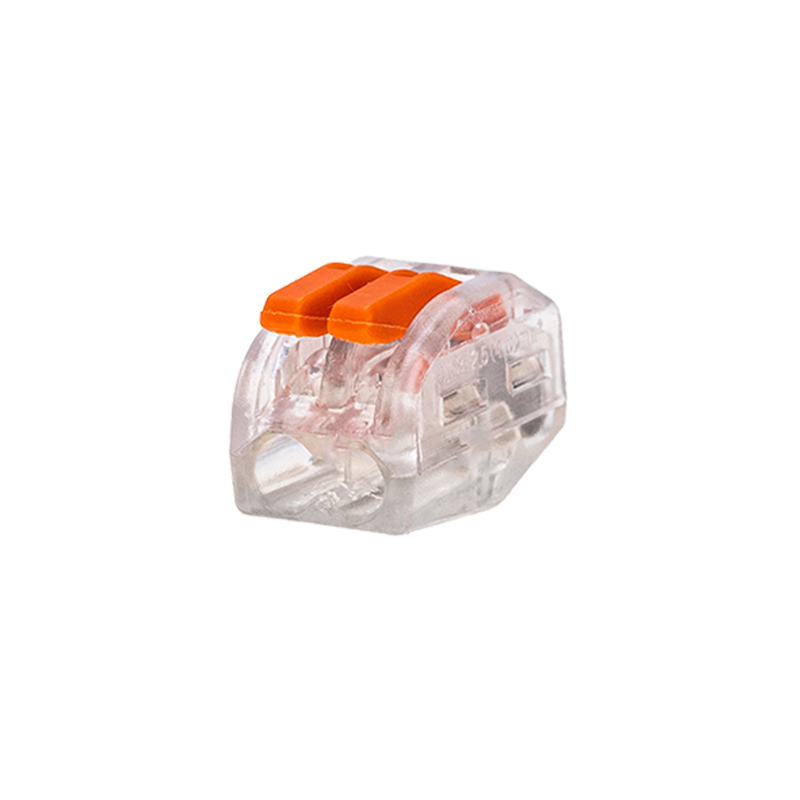

Соединительная многоразовая клемма REXANT на 2 проводника с плоско-пружинным зажимом в прозрачном корпусе предназначена для подсоединения медных одножильных и многожильных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.

Характеристики:
Размер: 12.4x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 2
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А28-12 AWG
Поддерживаемое сечение: 2x0.08-4 мм² (одножильный провод), 2x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC

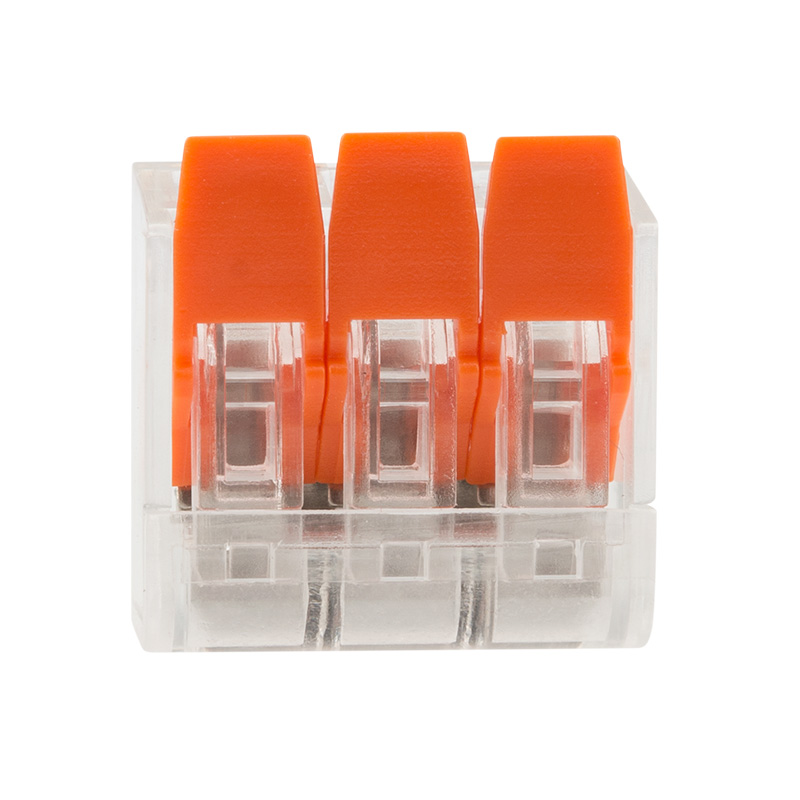

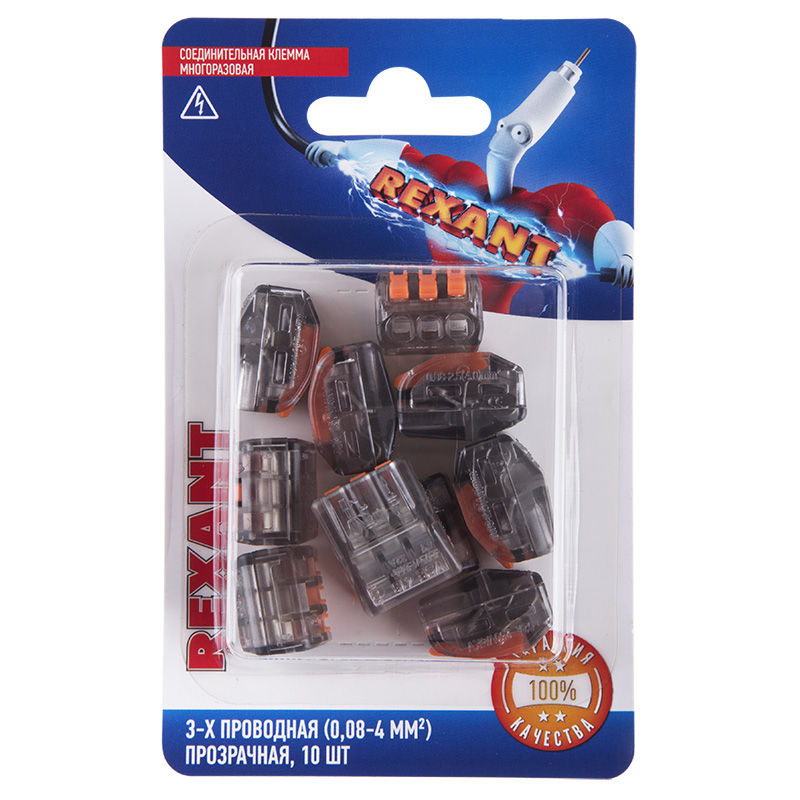

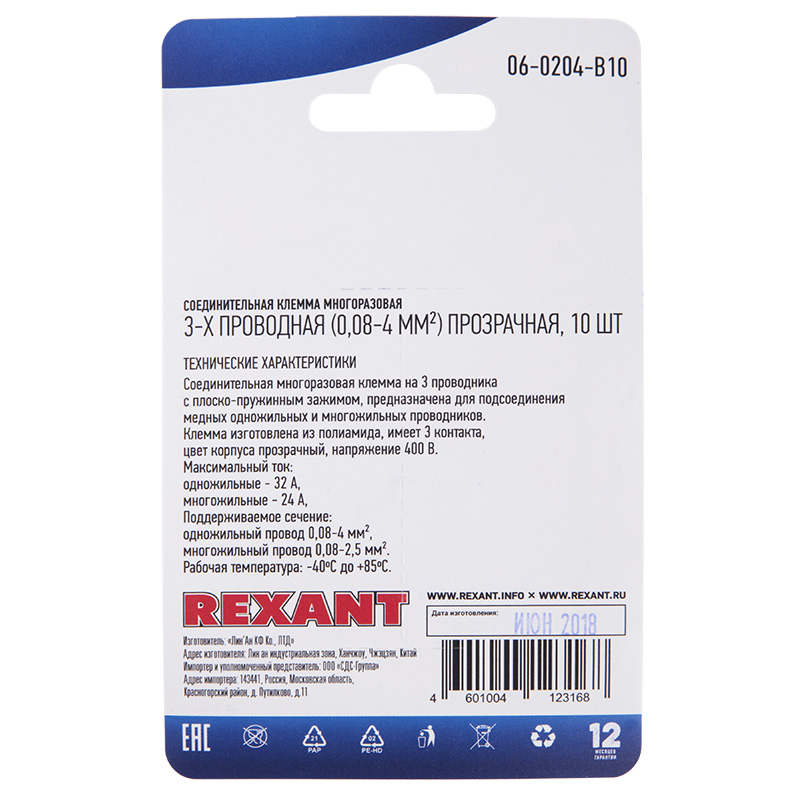

Соединительная многоразовая клемма REXANT на 3 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.


Характеристики:
Размер: 17x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А28-12 AWG
Поддерживаемое сечение: 3x0.08-4 мм² (одножильный провод), 3x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC

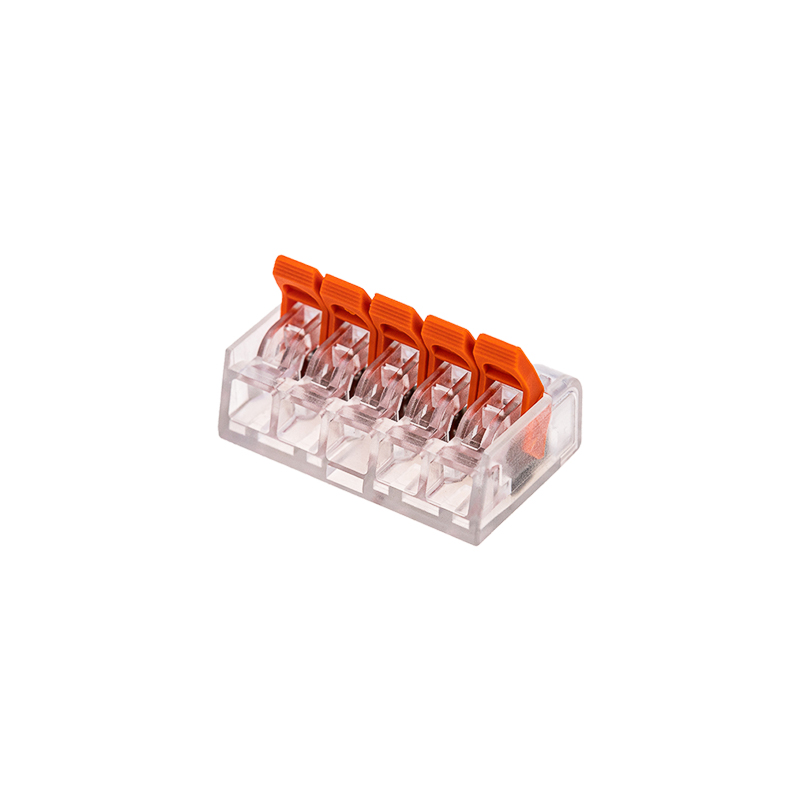

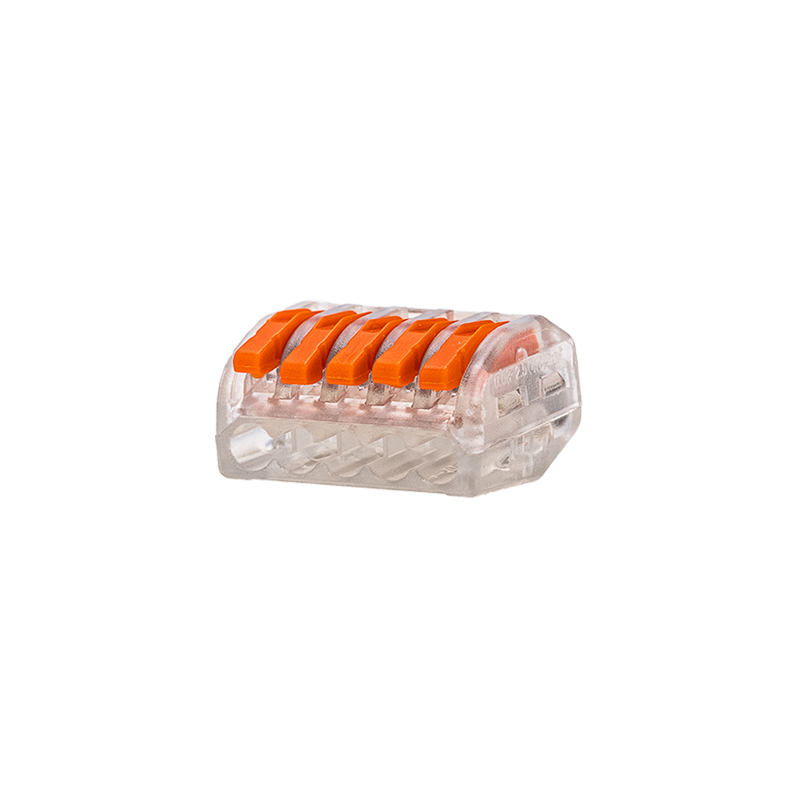

Соединительная многоразовая клемма REXANT на 5 проводников с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.

Характеристики:
Размер: 26,6x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 5
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А28-12 AWG
Поддерживаемое сечение: 5x0.08-4 мм² (одножильный провод), 5x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC

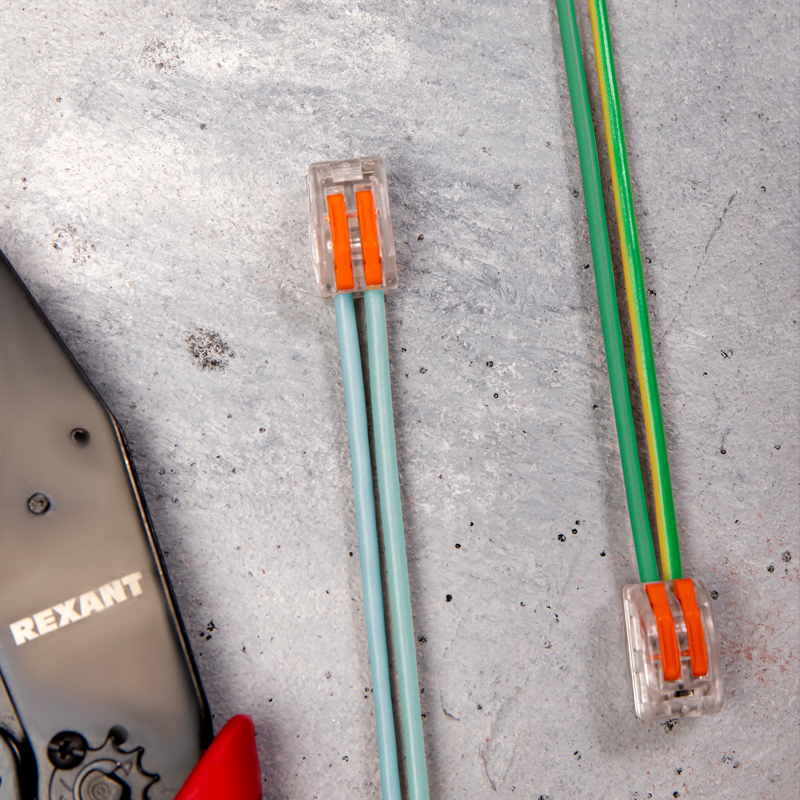

Многоразовая 2-проводная клемма REXANT это один из самых быстрых, надежных и удобных способов монтажа проводников при небольшой потребности в пространстве в точке коммутации, в условиях нехватки и ограничения пространства. Конструкция на 30 % компактнее привычных рычажковых клемм, прозрачный корпус позволяет контролировать контакт проводников с контактными пластинами, правильность зачистки проводников. Широкие плоские рычаги с меньшим прижимным усилием более удобны и надежны в работе, наличие двух гнезд для тестовых щупов с обеих сторон клеммы облегчает доступ и контроль соединения и питания.
Такие клеммы используются для соединения проводников сечением 0,14-4 мм², а также одножильных и тонкожильных проводников сечением 0,2-4 мм² (24–12 AWG), они могут передавать ток до 32 А/450 В при максимальной температуре до 85 °C.

Характеристики:
Размер: 13x9,5x19 мм
Материал: Полиамид 66
Количество контактов: 2
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 450 В
Ток: 32 А
Поддерживаемое сечение: 2x0,2-4 мм² (одножильный провод), 2x 0,14-4 мм² (многожильный провод)
Длина зачистки изоляции: 11 мм
Рабочая температура: –40...+85 ºC

Поставляется в экономичной упаковке по 5 шт.

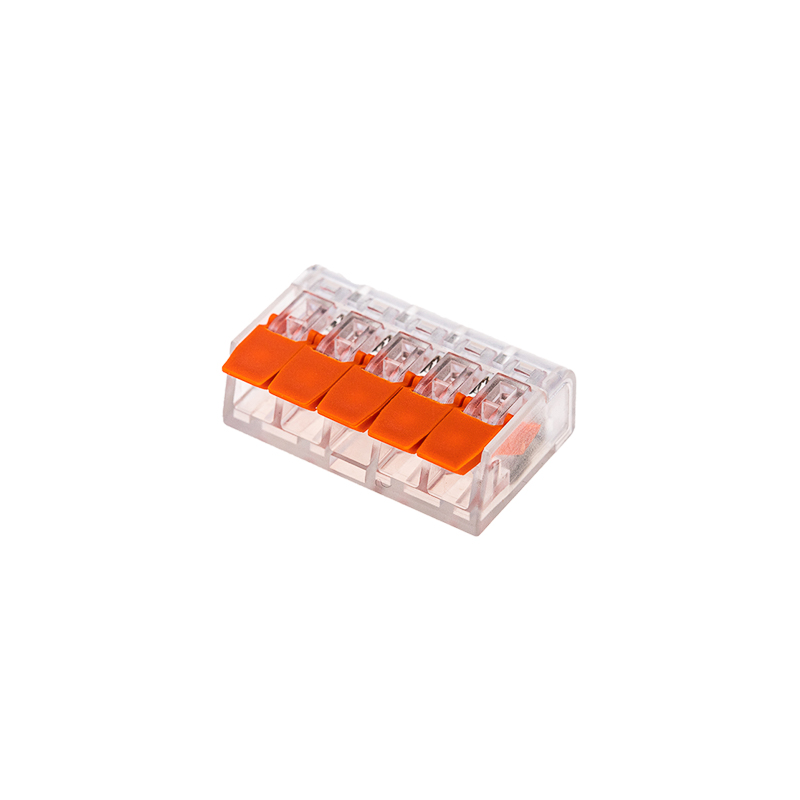

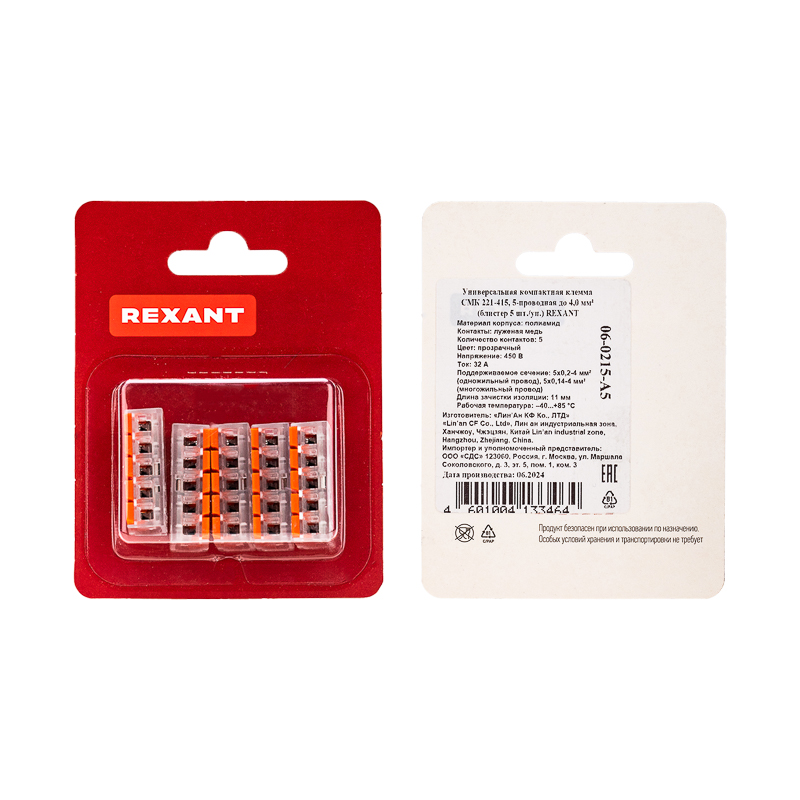

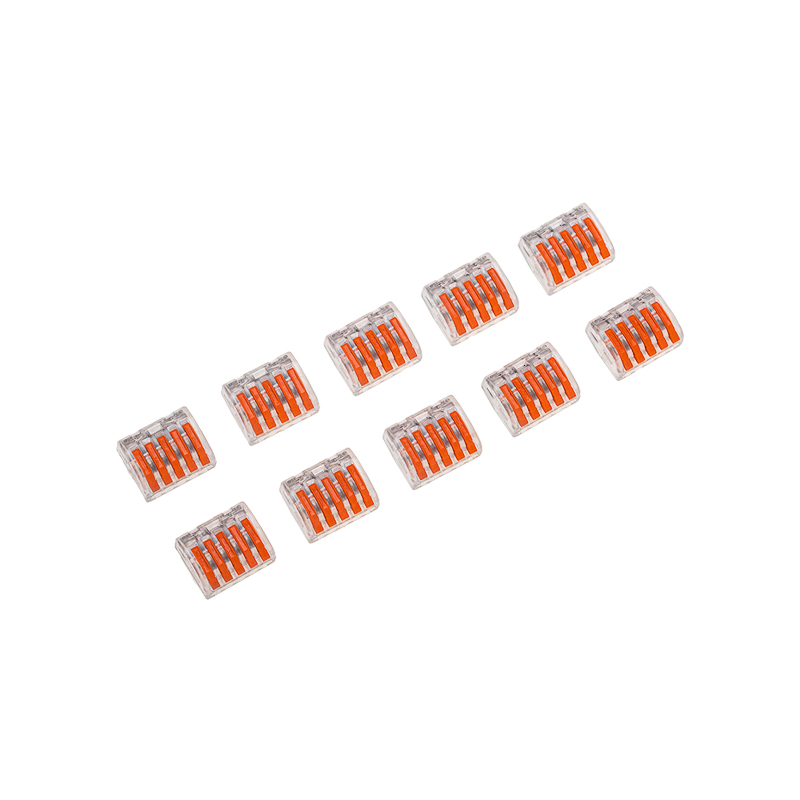

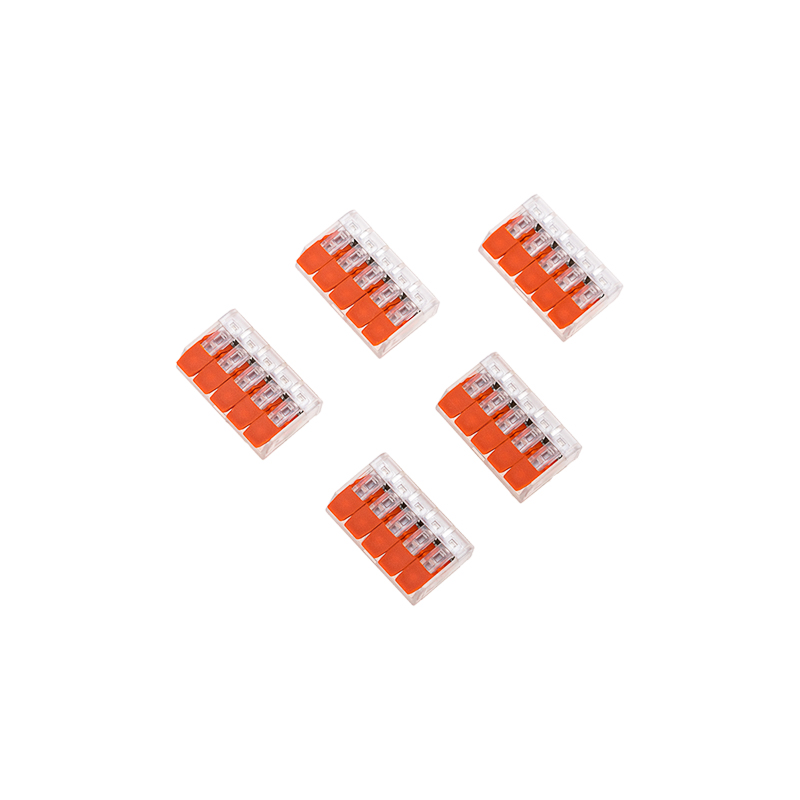

Многоразовая 5-проводная клемма REXANT это один из самых быстрых, надежных и удобных способов монтажа проводников при небольшой потребности в пространстве в точке коммутации, в условиях нехватки и ограничения пространства. Конструкция на 30 % компактнее привычных рычажковых клемм, прозрачный корпус позволяет контролировать контакт проводников с контактными пластинами, правильность зачистки проводников. Широкие плоские рычаги с меньшим прижимным усилием более удобны и надежны в работе, наличие двух гнезд для тестовых щупов с обеих сторон клеммы облегчает доступ и контроль соединения и питания.
Такие клеммы используются для соединения проводников сечением 0,14-4 мм², а также одножильных и тонкожильных проводников сечением 0,2-4 мм² (24–12 AWG), они могут передавать ток до 32 А/450 В при максимальной температуре до 85 °C.

Характеристики:
Размер: 13x9,5x19 мм
Материал: Полиамид 66
Количество контактов: 5
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 450 В
Ток: 32 А
Поддерживаемое сечение: 5x0,2-4 мм² (одножильный провод), 5x 0,14-4 мм² (многожильный провод)
Длина зачистки изоляции: 11 мм
Рабочая температура: –40...+85 ºC

Поставляется в экономичной упаковке по 5 шт.

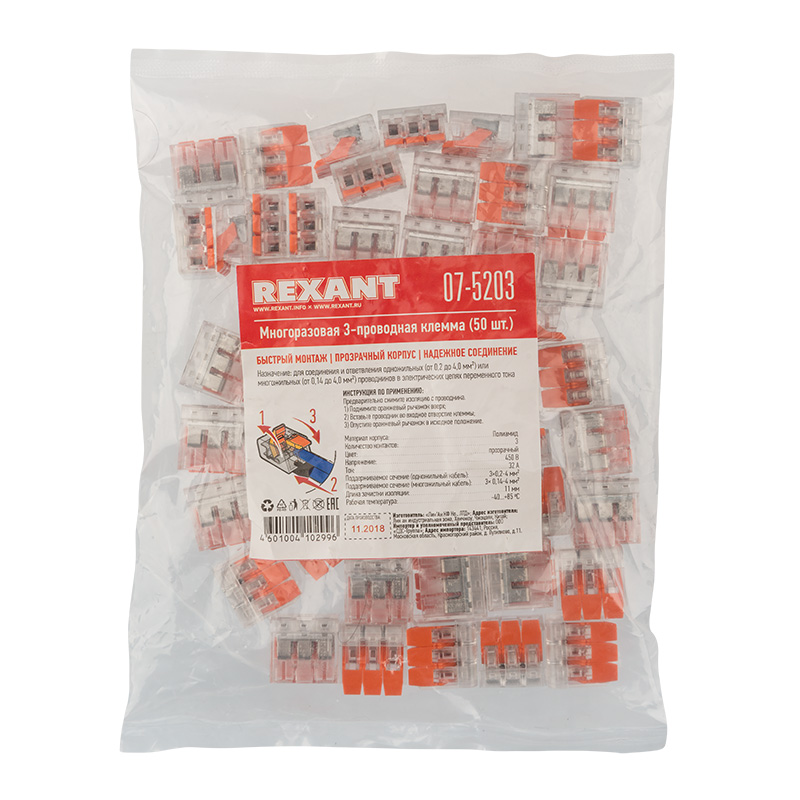

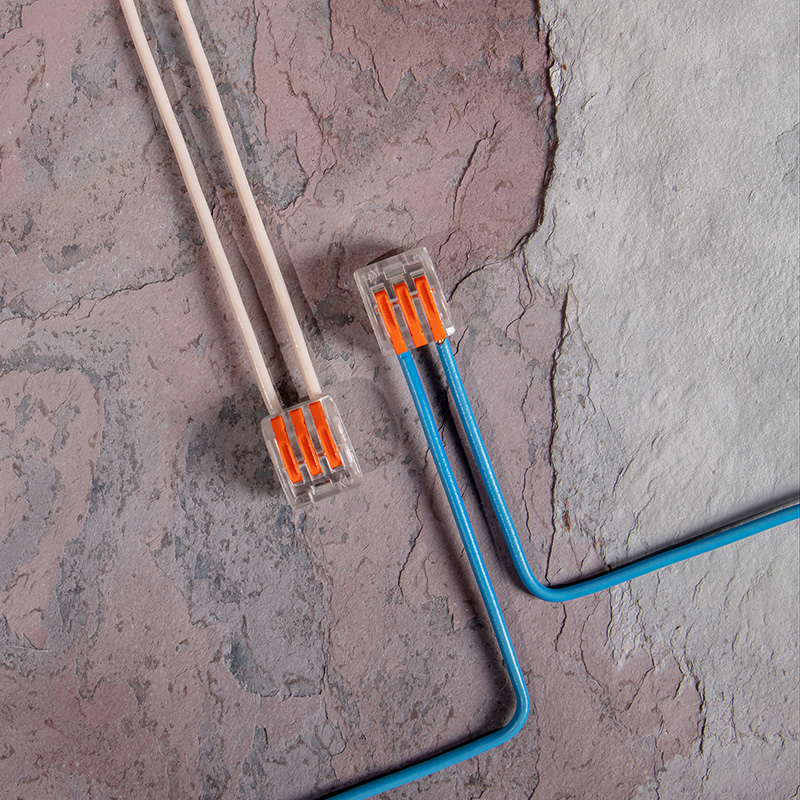

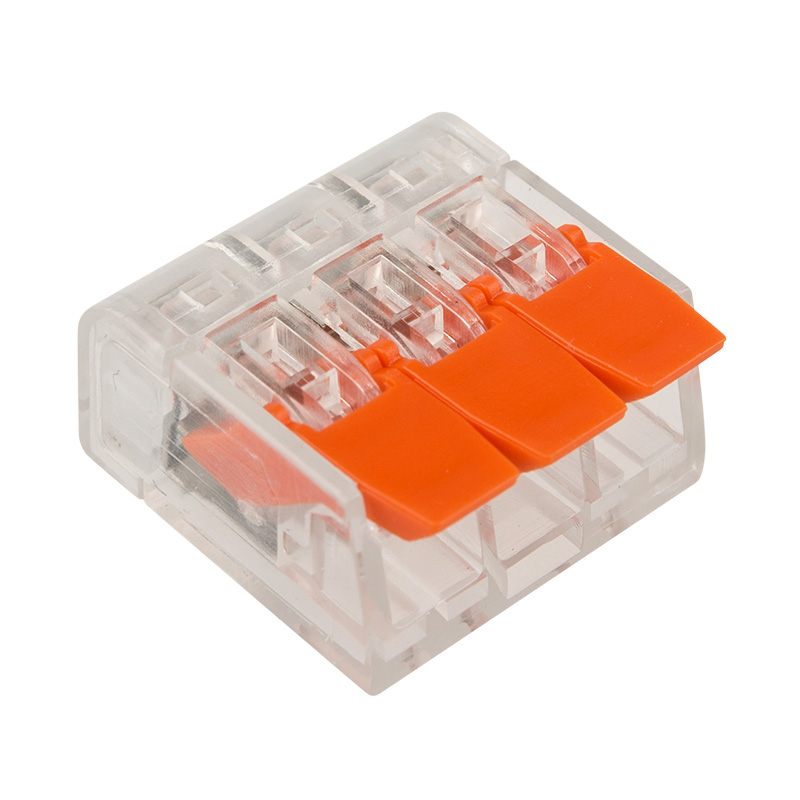

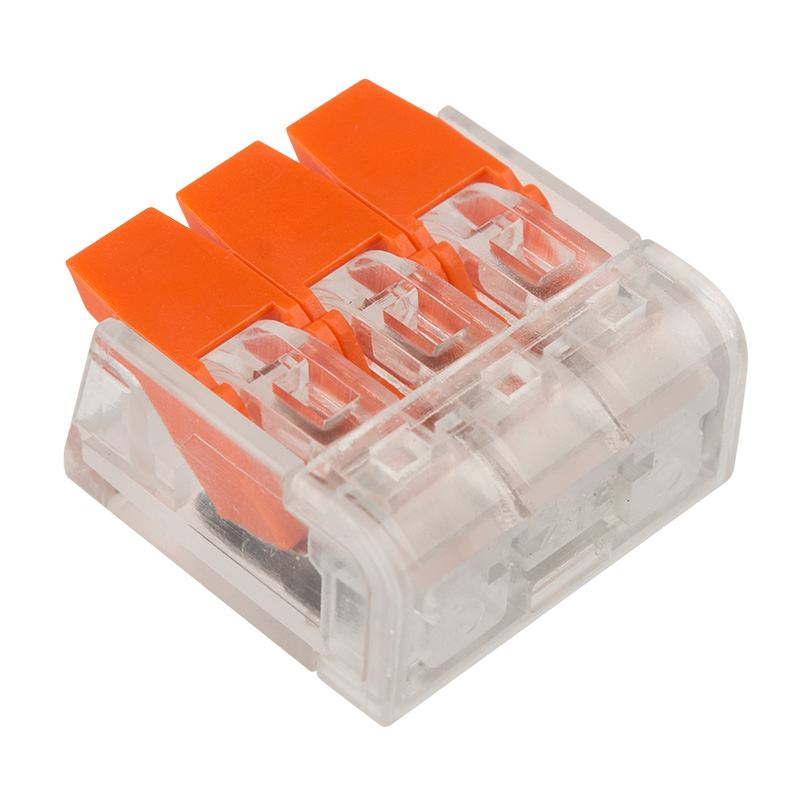

Многоразовая 3-проводная клемма REXANT это один из самых быстрых, надежных и удобных способов монтажа проводников при небольшой потребности в пространстве в точке коммутации, в условиях нехватки и ограничения пространства. Конструкция на 30 % компактнее привычных рычажковых клемм, прозрачный корпус позволяет контролировать контакт проводников с контактными пластинами, правильность зачистки проводников. Широкие плоские рычаги с меньшим прижимным усилием более удобны и надежны в работе, наличие двух гнезд для тестовых щупов с обеих сторон клеммы облегчает доступ и контроль соединения и питания.
Такие клеммы используются для соединения проводников сечением 0,14-4 мм², а также одножильных и тонкожильных проводников сечением 0,2-4 мм² (24–12 AWG), они могут передавать ток до 32 А/450 В при максимальной температуре до 85 °C.

Характеристики:
Размер: 13x9,5x19 мм
Материал: Полиамид 66
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 450 В
Ток: 32 А
Поддерживаемое сечение: 3x0,2-4 мм² (одножильный провод), 3x 0,14-4 мм² (многожильный провод)
Длина зачистки изоляции: 11 мм
Рабочая температура: –40...+85ºC

Поставляется в экономичной упаковке по 5 шт.

Универсальные клеммы REXANT позволяют быстро и безопасно соединять медные одножильные и многожильные проводники тонкого сечения. Продуманный плоско-пружинный зажим равномерно давит на всю контактную поверхность, исключая высокое переходное сопротивление.
Проводящая часть соединителя изготовлена из меди. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Предварительно провода зачищают примерно на 9-12 мм.

Преимущества:
Двухпроводная клемма обладает клеммным местом для каждого кабеля
Для монтажа не требуются дополнительные инструменты
Большой запас мощности позволяет использовать клеммы для подключения любых бытовых приборов

Характеристики:
Размер: 12.4x14.5x20.5 мм
Материал: полиамид
Количество контактов: 2
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А 28-12 AWG
Поддерживаемое сечение: 2x0.08-4 мм² (одножильный провод), 2x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC

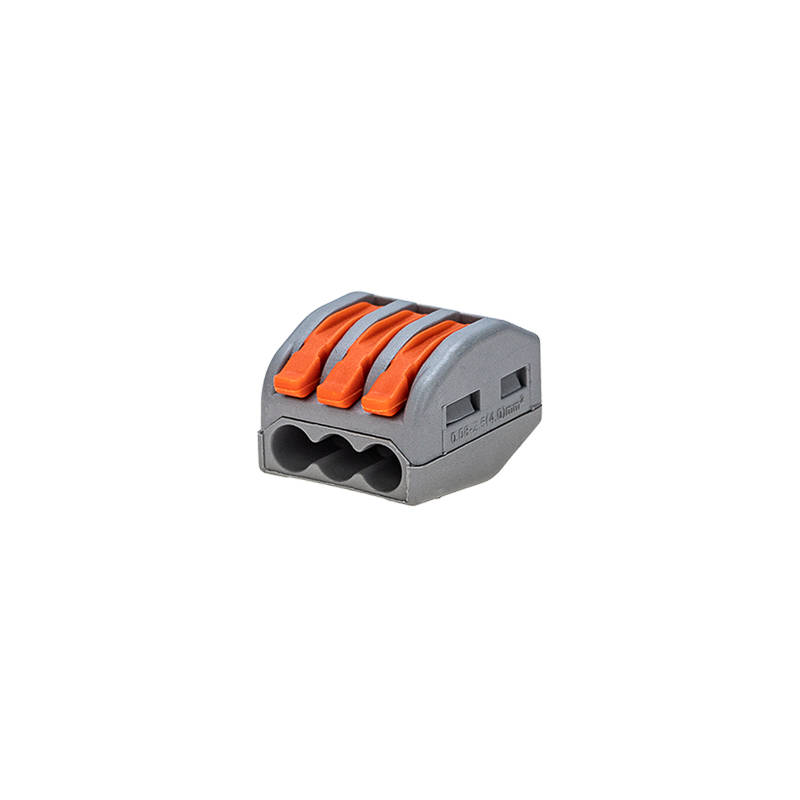

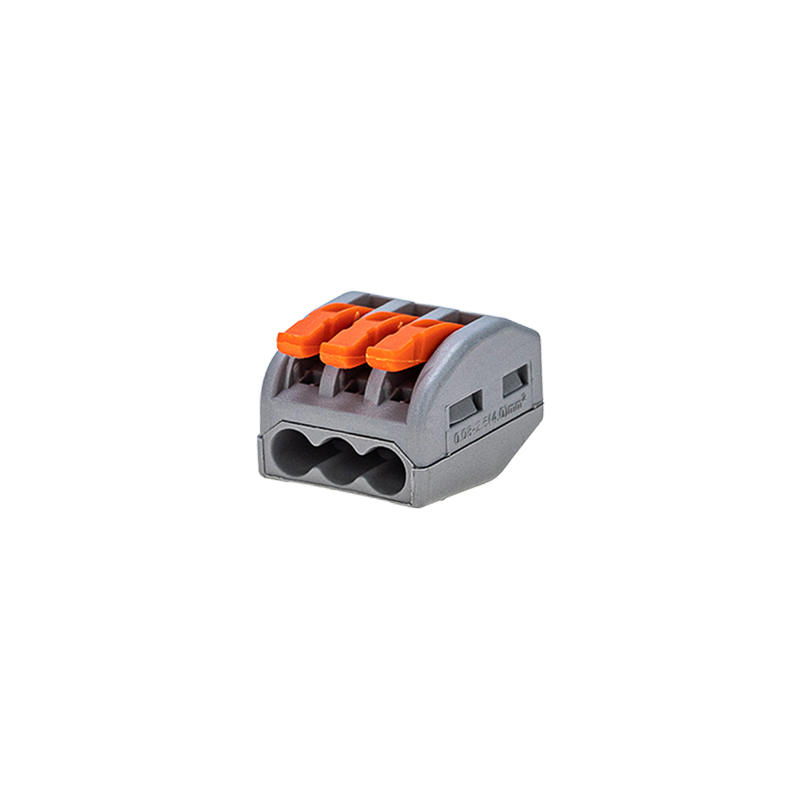

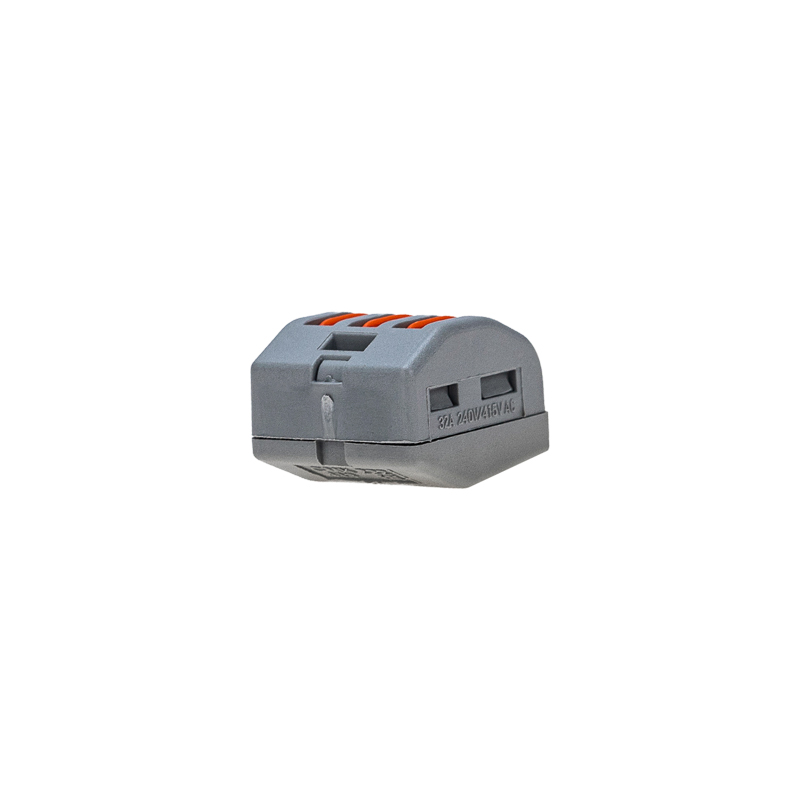

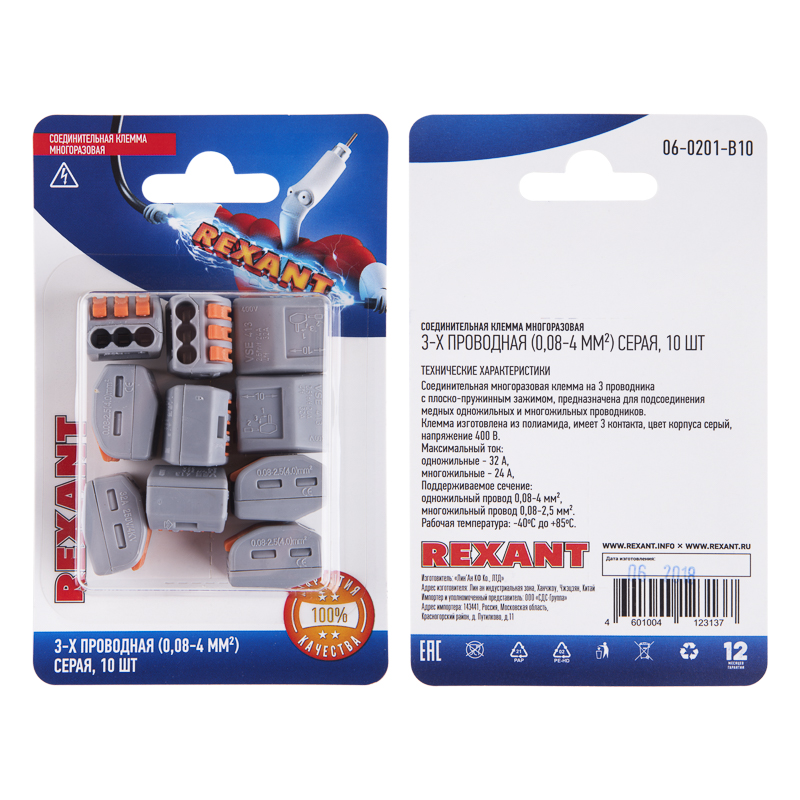

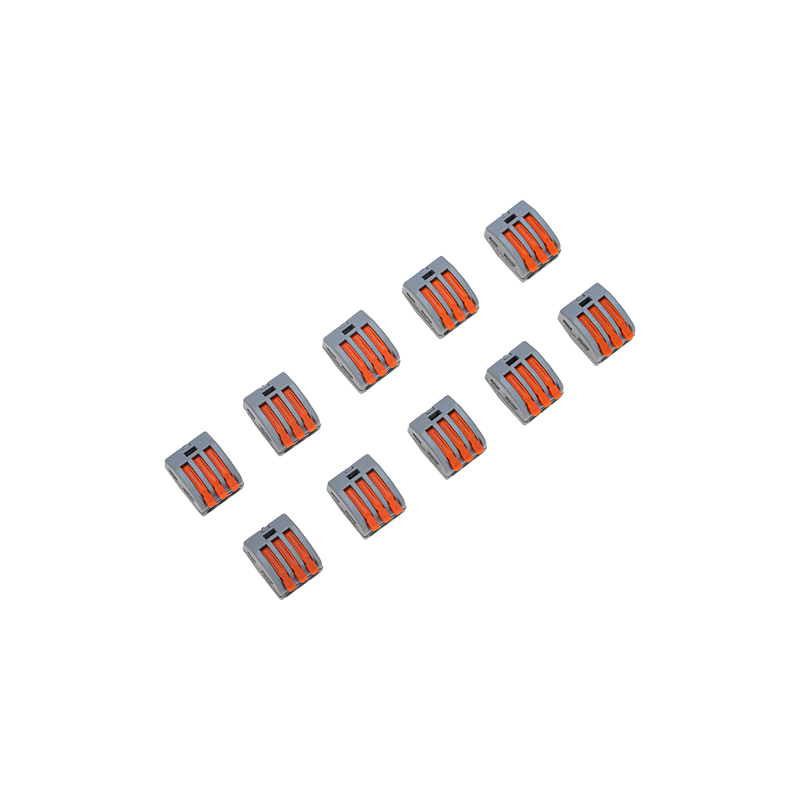

Соединительная многоразовая клемма REXANT с плоско-пружинным зажимом предназначена для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Перед монтажом с соединяемым проводником необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы. Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Проводник вводится в свободное гнездо клеммы с предварительно поднятым оранжевым рычажком, после чего рычаг опускается в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным. Извлечение проводника (демонтаж) осуществляется перечисленными действиями в обратном порядке.

Характеристики:
Размер: 17x14.5x20.5 мм
Материал: полиамид
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 400 В
Материал подключаемых проводов: Cu (медь)
Типы подключаемых проводов: одножильные, многожильные
Ток для одножильных проводов: 32 А
Ток для многожильных проводов: 24 А
Классификация по AWG: 28-12
Поддерживаемое сечение для одножильного провода: 3x0.08-4 мм²
Поддерживаемое сечение для многожильного провода: 3x0.08-2.5 мм²
Рабочая температура: -40...+85 ºC
Количество в упаковке: 50 шт.

Преимущества:
Простой и быстрый монтаж/демонтаж соединения
Безопасное подключение без использования специальных инструментов
Компактные размеры
Удобная форма
Наличие гнезда для проверки соединения

Соединительная многоразовая клемма REXANT на 5 проводников с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.

Характеристики:
Размер: 26,6x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 5
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А28-12 AWG
Поддерживаемое сечение: 5x0.2-4 мм² (одножильный провод), 5x0.14-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC

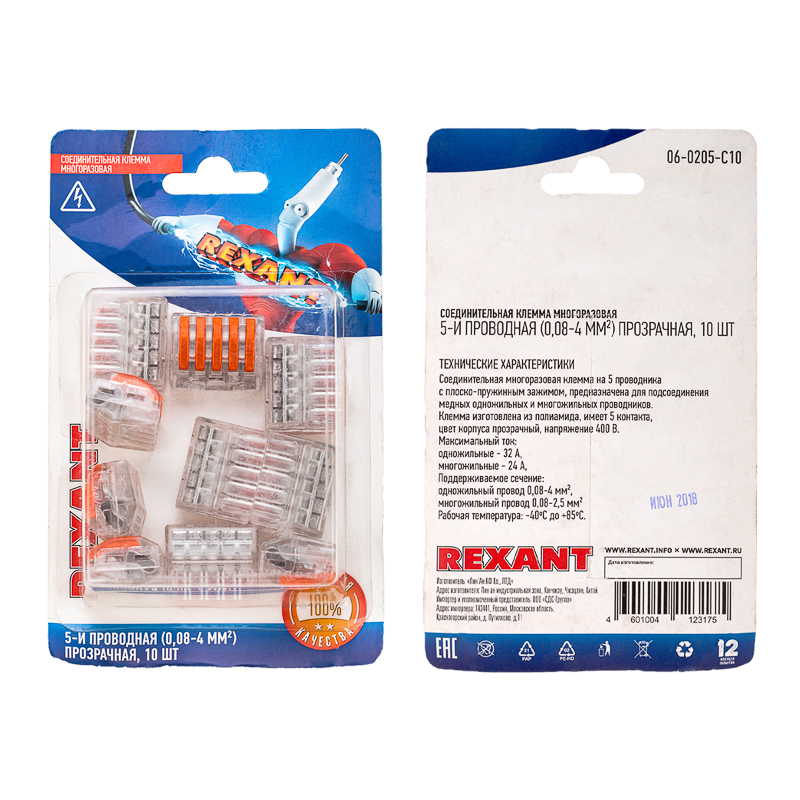

Соединительная многоразовая клемма на 5 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных проводников тонкого сечения. Клемма изготовлена из полиамида 66, имеет 5 контакта, цвет корпуса прозрачный, напряжение 400 В.
Ток для одножильных проводов - 32А, для многожильных проводов - 24А 28-12 AWG
Поддерживаемое сечение: 0.08-4мм² (одножильный провод), 0.08-2.5мм² (многожильный провод)
Рабочая температура: -40ºC to +85ºC

Соединительная многоразовая клемма на 5 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных проводников тонкого сечения. Клемма изготовлена из полиамида 66, имеет 5 контакта, цвет корпуса серый, напряжение 400 В.
Типы подключаемых проводов: одножильные, многожильные.
Ток: для одножильных проводов - 32А, для многожильных проводов - 24А 28-12 AWG
Поддерживаемое сечение: 0.08-4мм² (одножильный провод), 0.08-2.5мм² (многожильный провод)
Рабочая температура: -40ºC to +85ºC

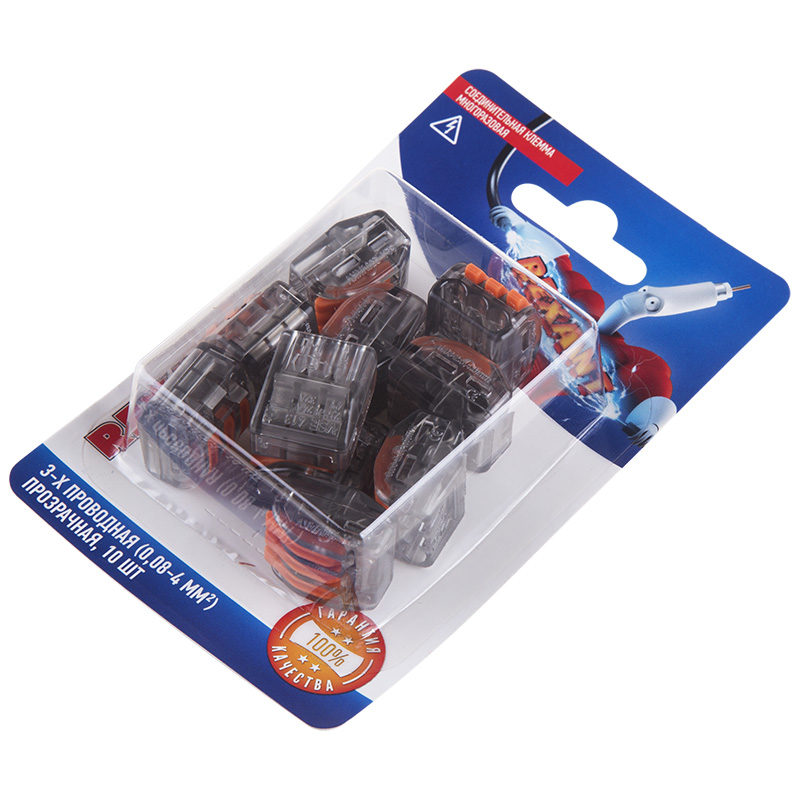

Соединительная многоразовая клемма на 3 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных проводников тонкого сечения. Клемма изготовлена из полиамида 66, имеет 3 контакта, цвет корпуса серый, напряжение 400 В.
Типы подключаемых проводов: одножильные, многожильные.
Ток: для одножильных проводов - 32А, для многожильных проводов - 24А 28-12 AWG
Поддерживаемое сечение: 0.08-4мм² (одножильный провод), 0.08-2.5мм² (многожильный провод)
Рабочая температура: -40ºC to +85ºC

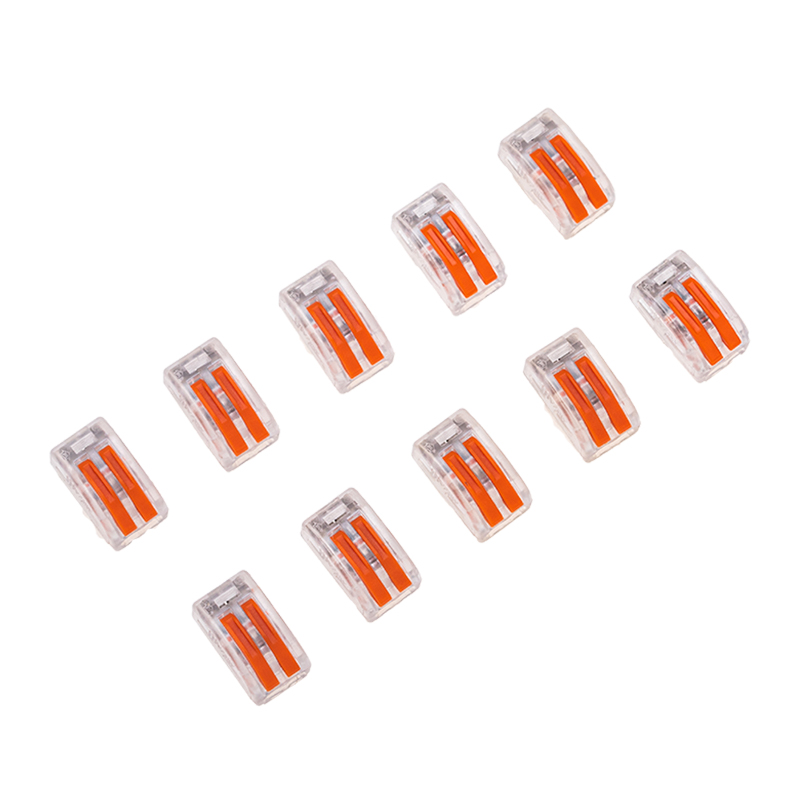

Соединительная многоразовая клемма на 2 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных проводников тонкого сечения. Клемма изготовлена из полиамида 66, имеет 2 контакта, цвет корпуса серый, напряжение 400 В.
Типы подключаемых проводов: одножильные, многожильные.
Ток: для одножильных проводов - 32А, для многожильных проводов - 24А 28-12 AWG
Поддерживаемое сечение: 0.08-4мм² (одножильный провод), 0.08-2.5мм² (многожильный провод)
Рабочая температура: -40ºC to +85ºC

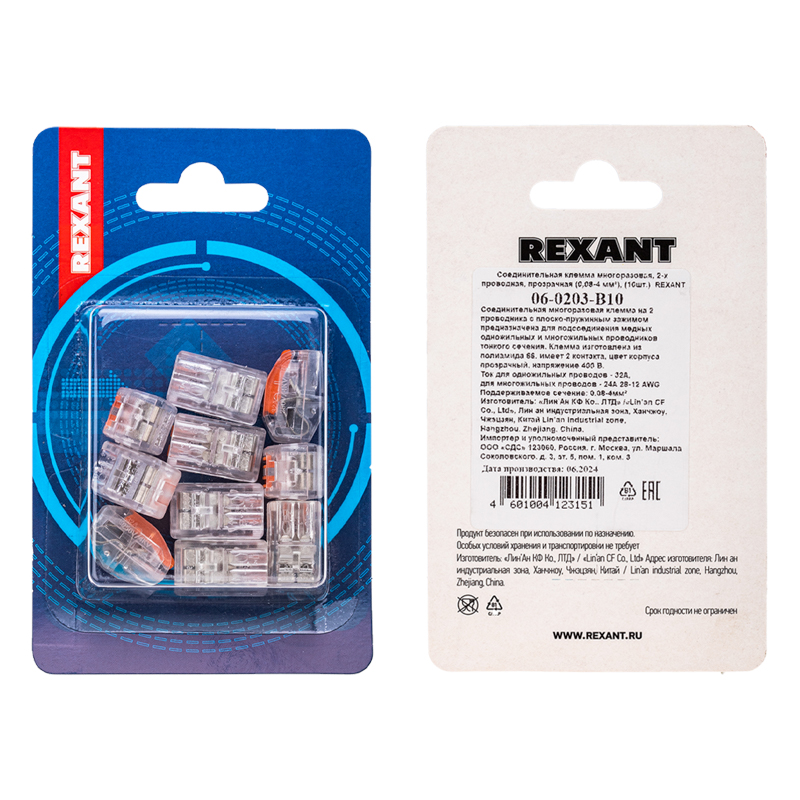

Соединительная многоразовая клемма на 2 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных проводников тонкого сечения. Клемма изготовлена из полиамида 66, имеет 2 контакта, цвет корпуса прозрачный, напряжение 400 В.
Ток для одножильных проводов - 32А, для многожильных проводов - 24А 28-12 AWG
Поддерживаемое сечение: 0.08-4мм² (одножильный провод), 0.08-2.5мм² (многожильный провод)
Рабочая температура: -40ºC to +85ºC

Соединительная многоразовая клемма на 3 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных проводников тонкого сечения. Клемма изготовлена из полиамида 66, имеет 3 контакта, цвет корпуса серый, напряжение 400 В.
Типы подключаемых проводов: одножильные, многожильные.
Ток: для одножильных проводов - 32А, для многожильных проводов - 24А 28-12 AWG
Поддерживаемое сечение: 0.08-4мм² (одножильный провод), 0.08-2.5мм² (многожильный провод)
Рабочая температура: -40ºC to +85ºC
