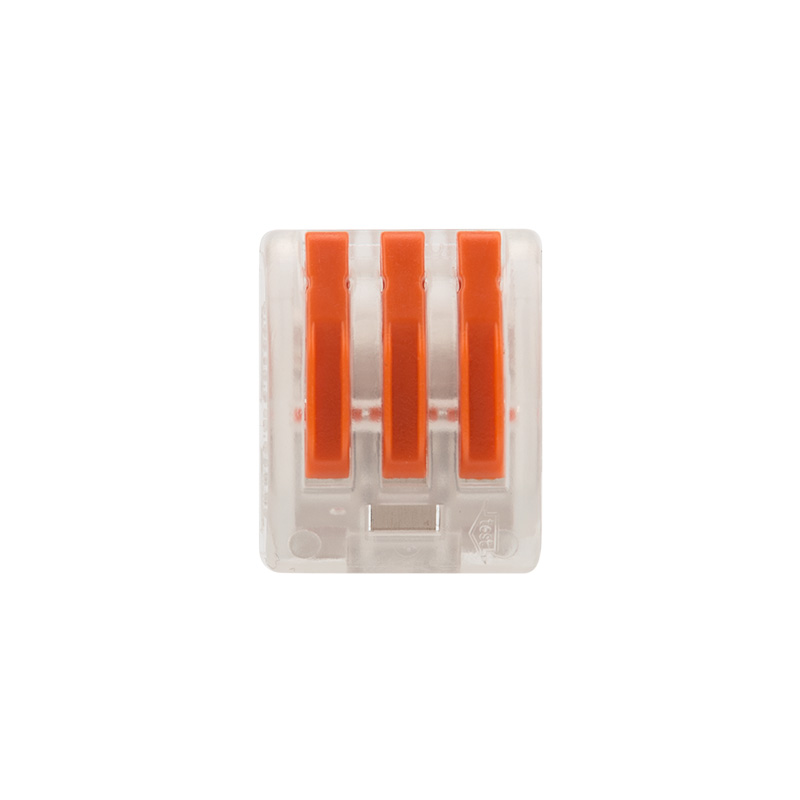

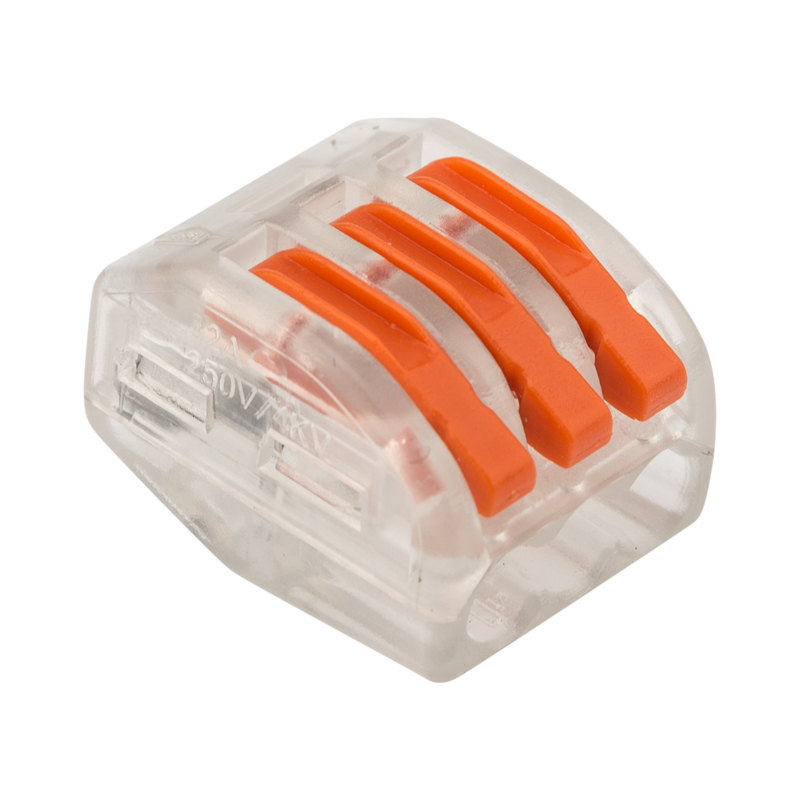

Универсальная клемма СМК 222-413, 3-проводная прозрачная 0,08-2,5/4 мм² (50 шт. /уп. ) REXANT
Арт: 07-5253-1
24.61 руб.
450 150 шт.Наличие:
50100150200250300350400450500550600650700750800850900950100010501100115012001250130013501400145015001550160016501700175018001850190019502000205021002150220022502300235024002450250025502600265027002750280028502900295030003050310031503200325033003350340034503500355036003650370037503800385039003950400040504100415042004250430043504400445045004550460046504700475048004850490049505000
Описание
Соединительная многоразовая клемма REXANT на 3 проводника с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.

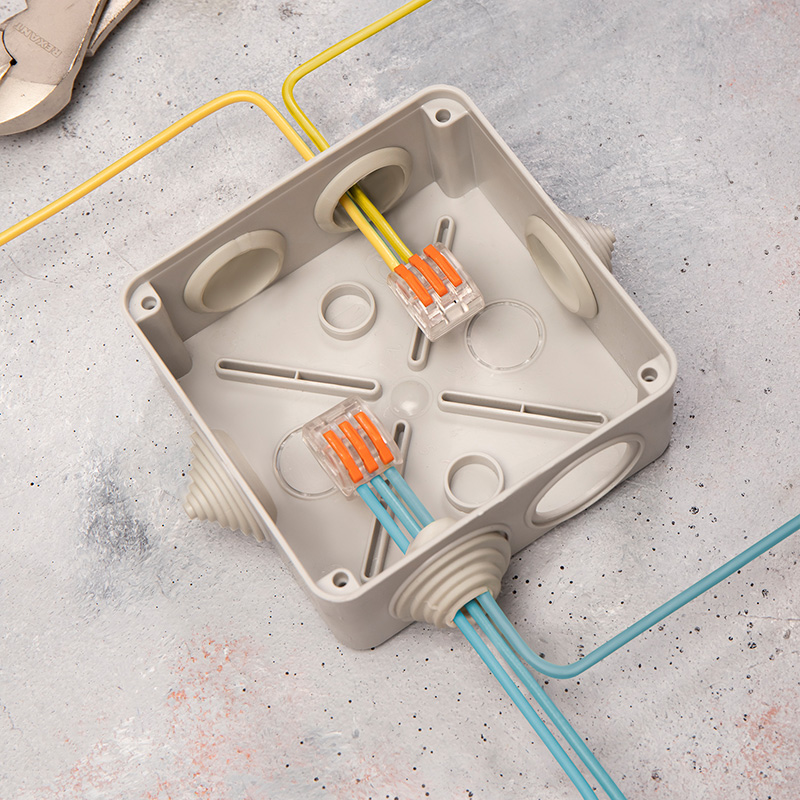

Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Характеристики:
Размер: 17x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А28-12 AWG
Поддерживаемое сечение: 3x0.08-4 мм² (одножильный провод), 3x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Характеристики:
Размер: 17x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А28-12 AWG
Поддерживаемое сечение: 3x0.08-4 мм² (одножильный провод), 3x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC
Технические характеристики
Серия
Универсальная
Применение
Соединение проводников
Температура эксплуатации
-40...85 °C
Цвет
Светло-серый
Номин. ток
32 А
Номин. напряжение
450 В
Количество зажимов (подключаемых проводников)
3 штук
Подходит для одножильного провода
Да
Подходит для многожильного провода
Да
С рычажком (-ами)
Да
С контактной пастой
Нет
Номин. поперечное сечение
0,08...4 мм кв.
Вес
0.00435 кг
Технические характеристики ETIM
Номин. напряжение
450 В
Цвет
Светло-серый
Номин. ток
32 А
Количество зажимов (подключаемых проводников)
3
Подходит для одножильного провода
Да
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником
0,1...3 мм кв.
Номин. поперечное сечение (диапазон)
0,08...4 мм кв.
Подходит для многожильного провода
Да
Подходит для гибкого провода
Да
С рычажком (-ами)
Да
Классификация по AWG (Американская классификация проводов)
28...12
Поперечн. сечение жесткого проводника (одно-/многопроволочного)
0,08...4 мм кв.
С контактной пастой
Нет
