Компактная клемма 5-проводная (0,75-2,5 мм²) (50 шт. /уп. ) REXANT
Арт: 07-3205
21.17 руб.
Наличие: нет
Описание

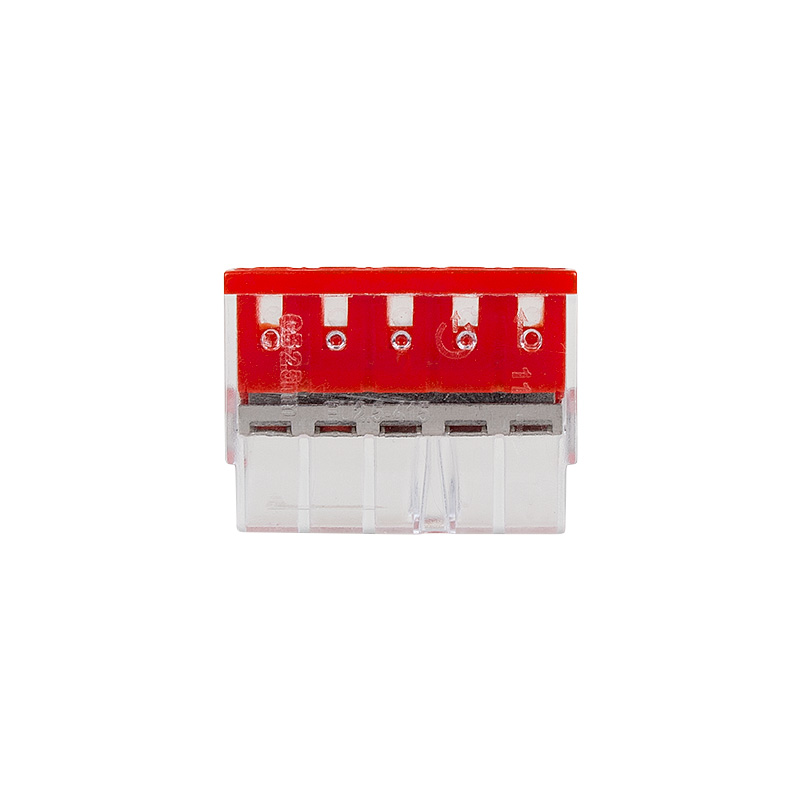

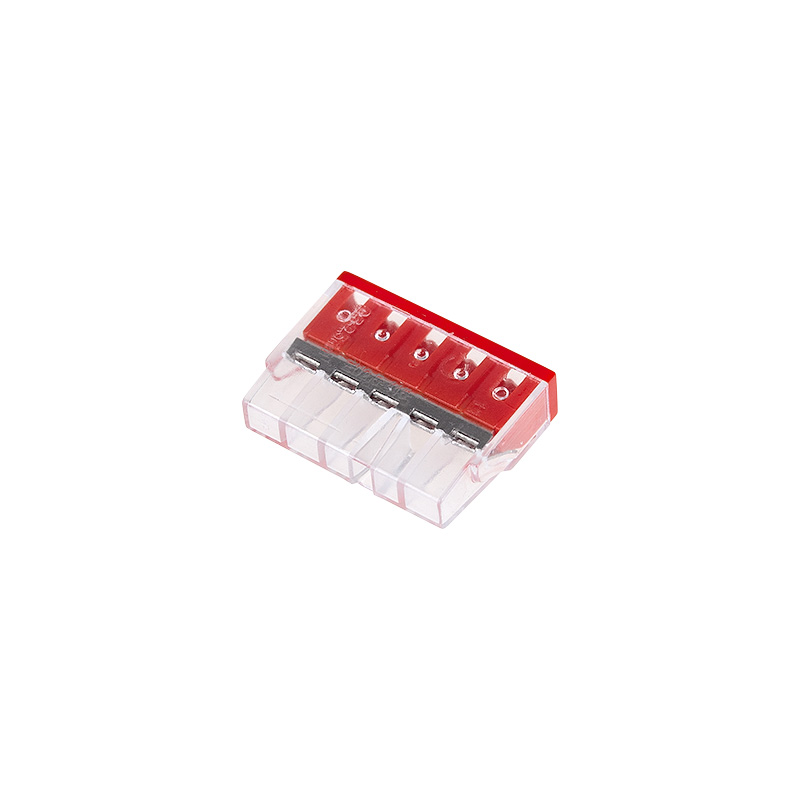

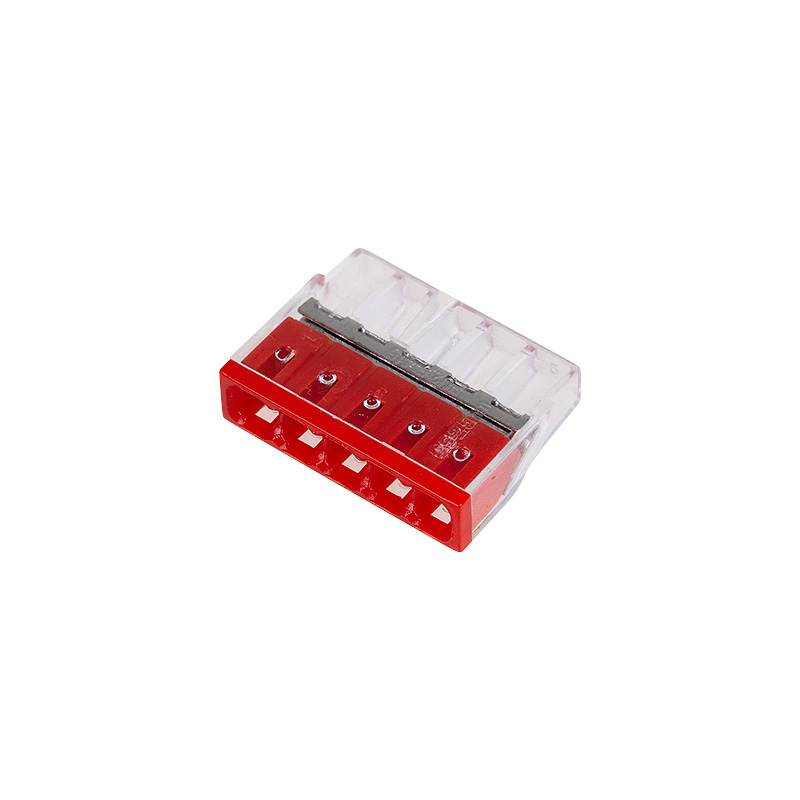

Компактная универсальная 5-проводная клемма REXANT в прозрачном корпусе. Благодаря применению новых технологий удалось разместить функционал клеммы в еще более компактном и удобном корпусе, который экономит до 50 % пространства в монтажной зоне. Теперь не нужно открывать и закрывать различные рычажки в клеммах, конструкция контактной группы обеспечивает надежное крепление провода. Такая клемма прекрасно подойдет для новейших светильников и осветительных систем.
Клемма предназначена для соединения одножильных медных проводников. Диаметр соединяемых проводов должен составлять в сечении от 0,75 до 2,5 мм².
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-11 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Подключение осуществляется способом проталкивания до упора очищенного от изоляции провода в свободное гнездо клеммы. Специальное технологическое отверстие с обратной стороны клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника. При необходимости, демонтаж производится вытягиванием проводника из гнезда с одновременным покачиванием провода.
Характеристики:
Размер: 22x5.8x16.7 мм
Количество контактов: 5
Материал подключаемых проводов: Cu
Тип подключаемых проводов: одножильные
Напряжение: 400 В
Ток: 24 А
Поддерживаемое сечение: 0.75-2.5 мм²/18-12 AWG (одножильный провод)
Рабочая температура: –45...+80 ºC
Поставляется в картонном боксе.
Клемма предназначена для соединения одножильных медных проводников. Диаметр соединяемых проводов должен составлять в сечении от 0,75 до 2,5 мм².
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-11 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Подключение осуществляется способом проталкивания до упора очищенного от изоляции провода в свободное гнездо клеммы. Специальное технологическое отверстие с обратной стороны клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника. При необходимости, демонтаж производится вытягиванием проводника из гнезда с одновременным покачиванием провода.
Характеристики:
Размер: 22x5.8x16.7 мм
Количество контактов: 5
Материал подключаемых проводов: Cu
Тип подключаемых проводов: одножильные
Напряжение: 400 В
Ток: 24 А
Поддерживаемое сечение: 0.75-2.5 мм²/18-12 AWG (одножильный провод)
Рабочая температура: –45...+80 ºC
Поставляется в картонном боксе.
Технические характеристики
Серия
Компактная
Применение
Соединение проводников
Цвет
Прозрачный (светопрониц.)
Номин. ток
24 А
Номин. напряжение
450 В
Количество зажимов (подключаемых проводников)
5 штук
Подходит для одножильного провода
Да
Подходит для многожильного провода
Нет
С рычажком (-ами)
Нет
С контактной пастой
Нет
Номин. поперечное сечение
0,75...2,5 мм кв.
Вес
0.0022 кг
Технические характеристики ETIM
Номин. напряжение
450 В
Цвет
Прозрачный (светопрониц.)
Номин. ток
24 А
Количество зажимов (подключаемых проводников)
5
Подходит для одножильного провода
Да
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником
0,8...3 мм кв.
Номин. поперечное сечение (диапазон)
0,75...2,5 мм кв.
Подходит для многожильного провода
Нет
Подходит для гибкого провода
Нет
С рычажком (-ами)
Нет
Поперечн. сечение жесткого проводника (одно-/многопроволочного)
0,75...2,5 мм кв.
С контактной пастой
Нет
